ALERTAS EN RDMARKVISION





El software notifica “Not find target” por las siguientes razones:

1. Las dimensiones de los patrones no estan acorde a las dimensiones configuradas en el software
2. La dimensión del área de corte no está acorde a la dimensión configurada en el software.
3. La cámara está ubicada en un patrón equivocado y se direcciona hacia el lado contrario del área de trabajo.

Soluciones:

Medir con regla la dimensión exacta de los patrones y del área total de corte en el archivo impreso, configurar estas dimensiones en el software.

Ubicar la cámara sobre el patron inicial de corte.



El software notifica “The mark point too little” por la siguiente razon:

  1. No se han indentificado el patrón inicial y los patrones secundarios, para ello, seleccione el patrón y haga clic en la casilla S, posteriormente presione A.




El software notifica “No layer to be output” por la siguiente razon:

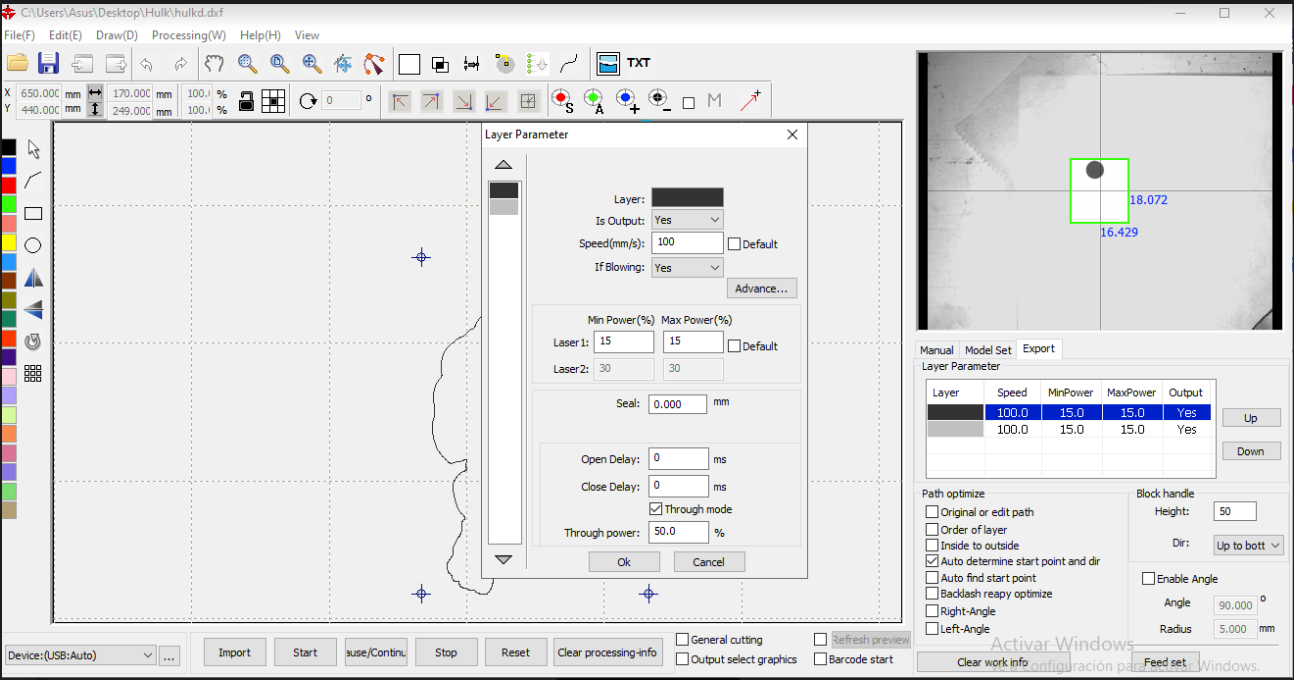

  1. Output en la capa de corte esta configurada en No, haga clic sobre la capa que desea cortar y configure Output en Yes.
