¿Cómo verificar que los voltajes están bien en una fuente conmutada de una máquina de CO2?



Para verificar que los voltajes de una fuente conmutada siga los siguientes pasos,


Paso 1:

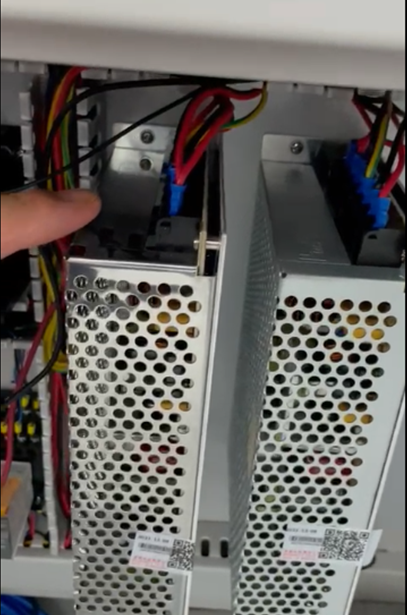

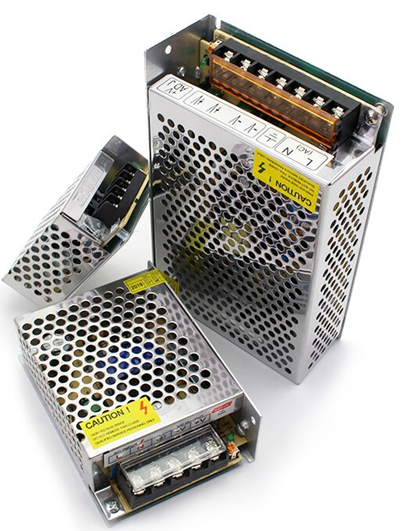

Identifique la fuente de voltaje conmutada en la máquina





Paso 2:

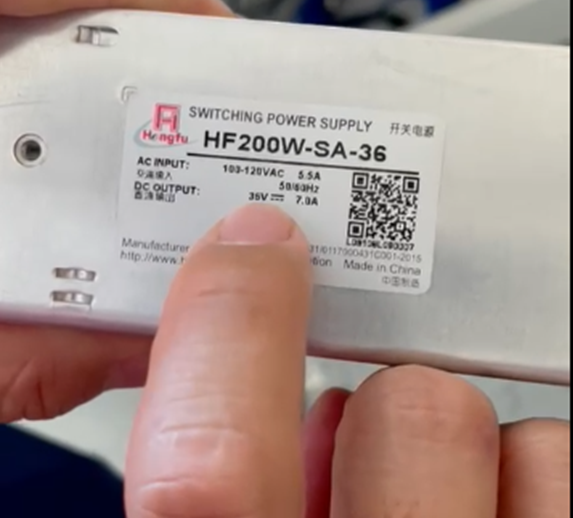

 Verifique la placa de la fuente para saber los voltajes AC de entrada y voltajes DC de salida que suministra el fabricante






Paso 3:

Verifique con un multímetro que el voltaje de entrada sea el adecuado para trabajar la máquina ya sea una entrada AC de 110V  o de 220V,

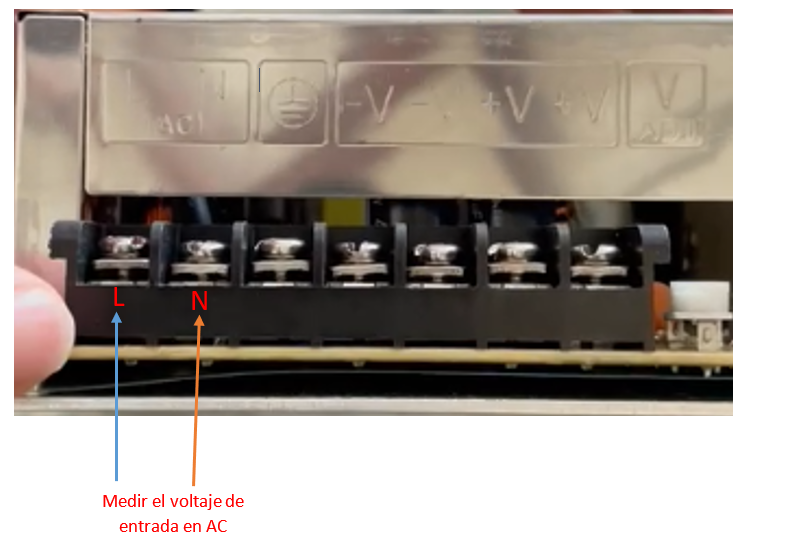

Mida el voltaje de entrada en la escala de voltaje AC y colocando los conectores del multímetro entre los bornes L y N




Paso 4:

Mida los voltajes de salida colocando el multímetro entre -V y +V para mirar si el voltaje de salida es el que dice la placa de la fuente que suministra el fabricante




Paso 5:

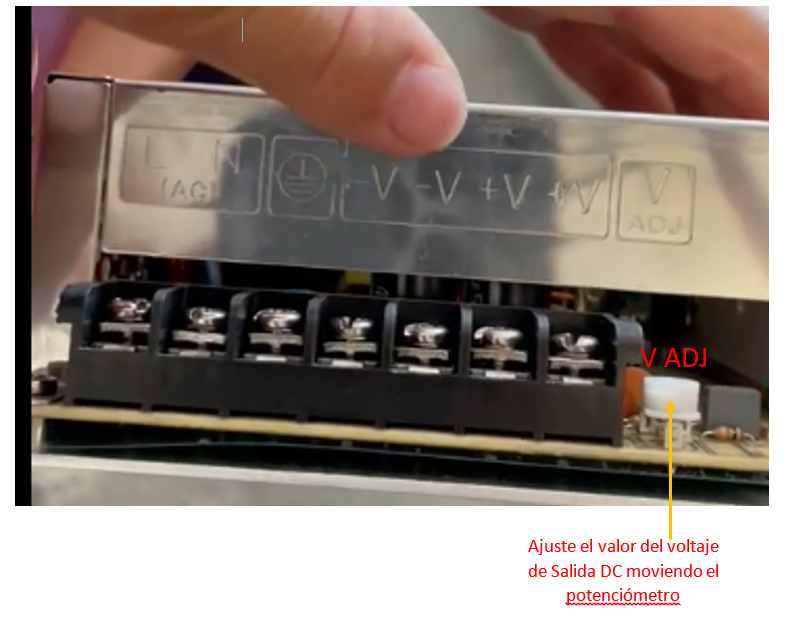

En el caso que los valores de voltaje están por debajo de los suministrados por el fabricante ajuste el valor colocando todos los cables  a la fuente y por medio del potenciómetro gire con un destornillador hasta obtener el valor exacto para la cual fue construido
