Conexiones de Chiller CWFL 3000 / Engineer David
1. Aliste agua destilada o una mezcla de agua destilada y refrigerante color verde si las temperaturas del sitio son menores a 40 F. Verifique la cantidad de acuerdo al tipo de chiller.
2. Realice las conexiones electricas y de señal de la siguiente manera:

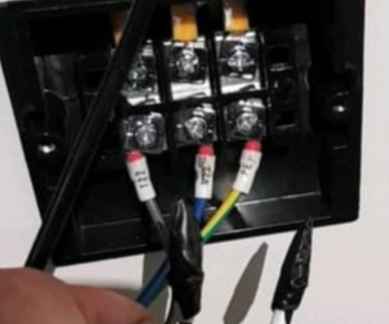

Como puede observar en la imagen, el chiller trabaja con una fase, un neutro y un tierra, debido a que el voltaje requerido por el mismo es de 220v

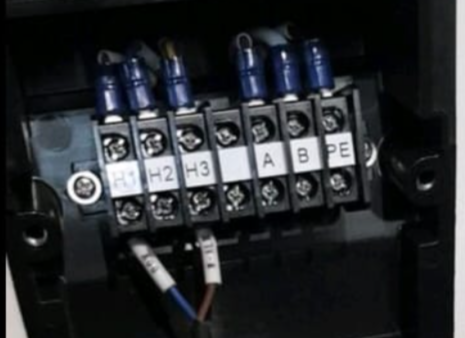

La alarma cuenta con dos cables en los cuales el 0v se conecta al puerto comun (COM) y la señal de la alarma al puerto normalmente abierto (NO)
3. Conexiones hidraulicas
Recuerde siempre conectar en retroalimentación:
Outlet - Inlet
Inlet - Outlet
Las maquinas fibra laser tienen dos componentes por conectar al chiller, la maquina y el generador laser. Ambos deben estar conectados en retroalimentaacion al Chiller. Entrada con Salida y Salida con Entrada
Fiber Laser Department
