PARAMETROS MODEL SET EN RDMARKVISION

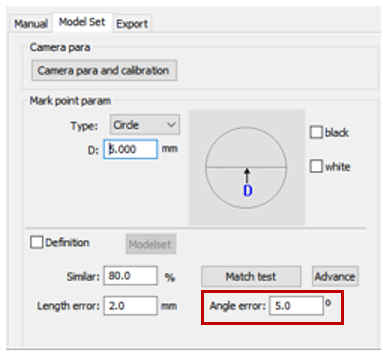

  1. Angle error:

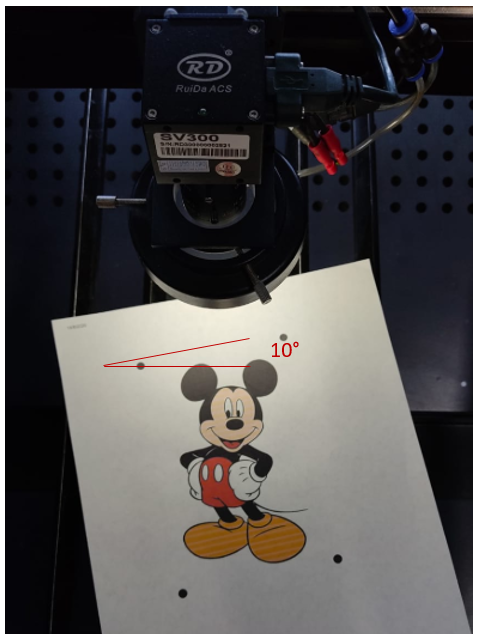

El software permite la lectura de patrones desalineados, como se observa en la siguiente imagen; Aumente el parámetro en la casilla “Angle error”, si el diseño tiene los patrones con diferente ángulo. Para diseños alineados, este parámetro se configura en 5°.

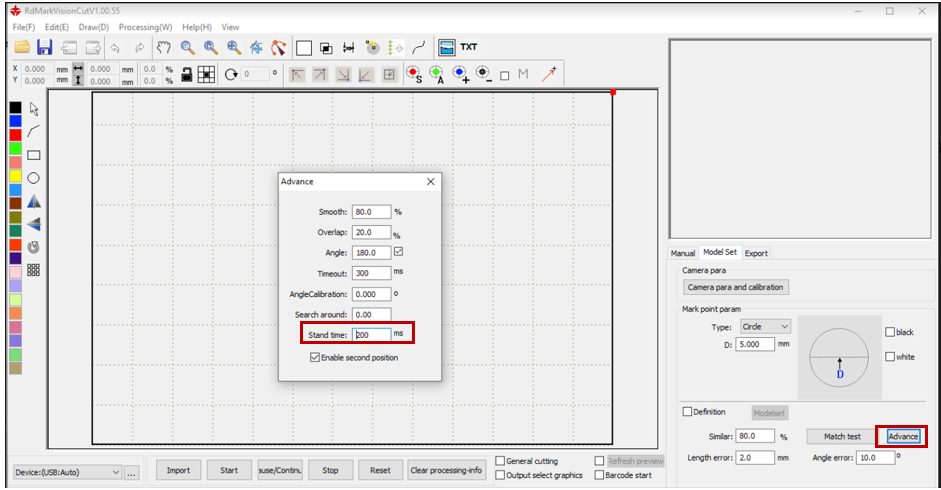

  1. Stand time

La cámara cuenta con un tiempo de reconocimiento de patrones, para ello, presione “Advance” y configure la casilla “Stand time” con el valor de tiempo de reconocimiento que requiera.

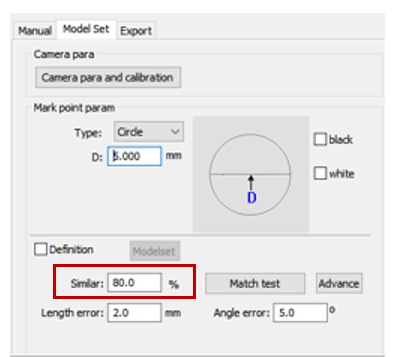

  1. Similar

Mediante la casilla “Similar” configure el porcentaje de coincidencia entre el diseño impreso y el diseño en el software.
