Ajuste del Red Dot en la Galvo E-series

Para realizar el ajuste del red dot en la galvo E-series que esta desfasado físicamente, siga estos pasos



Primer paso

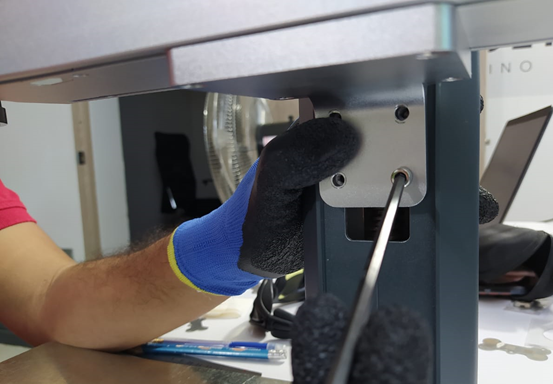

Retire los 4 tornillos medianos allen que aseguran el cabezal al pedestal



Segundo paso

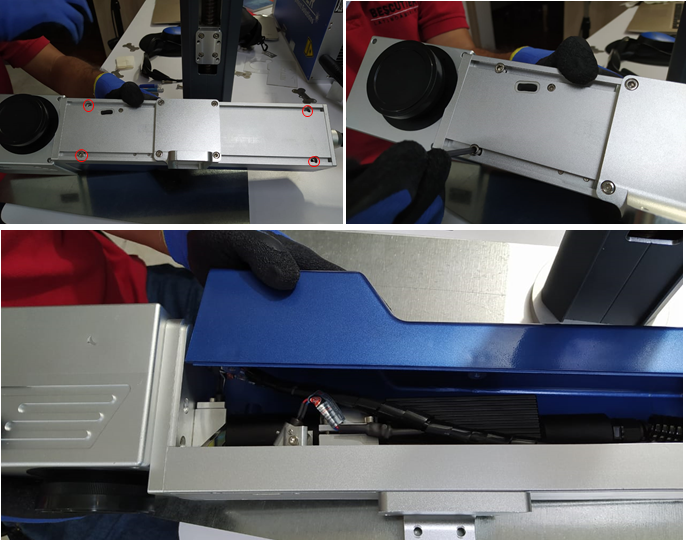

Retire los 4 tornillos grandes con una llave allen para retirar la cubierta superior




Tercer paso

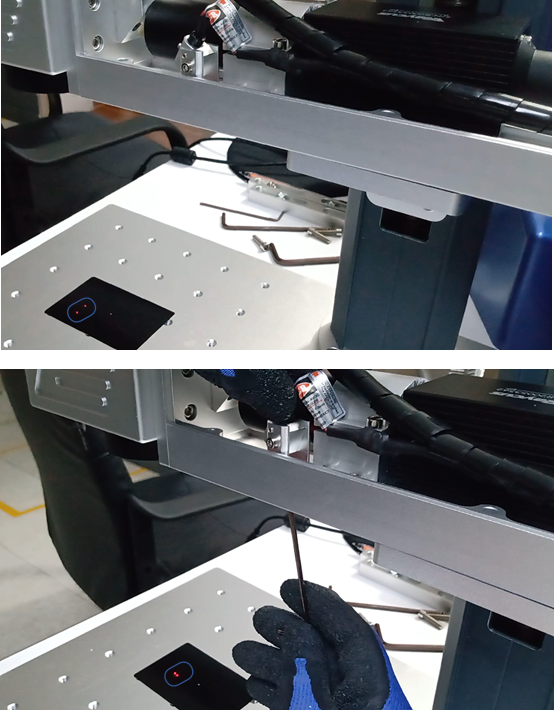

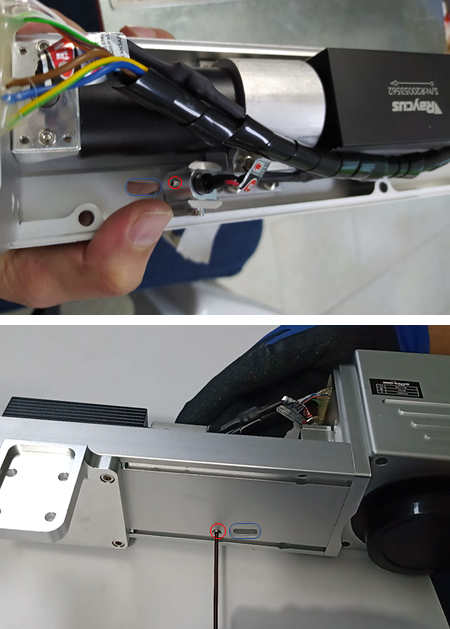

Una vez retirada la cubierta superior identifique el diodo red dot, ajuste el red dot desajustando el tornillo ubicado en la parte inferior del vidrio o el prisionero hasta lograr que pase por el medio del vidrio transparente ( rectángulo azul) para ello vuelva a montar el cabezal en el pedestal para alinear los dos red dots que queden paralelos en una misma línea



Cuarto Paso

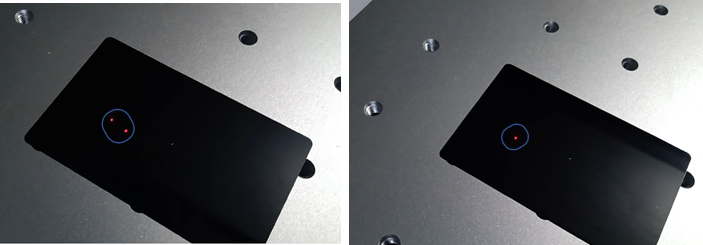

Una vez pase el red dot por el centro del vidrio transparente ajuste el tornillo inferior y verifique que se puede ajustar la altura focal moviendo la manivela de nivelación y uniendo los dos red dots



Quinto Paso

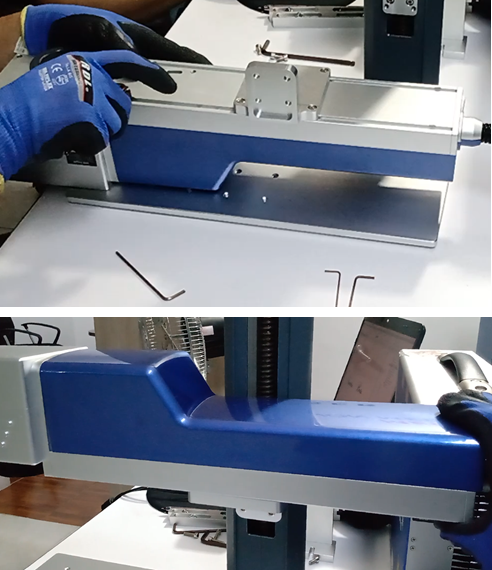

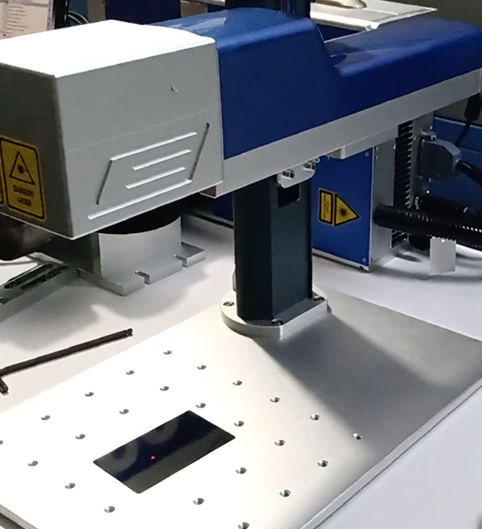

Por ultimo coloque la cubierta colocando nuevamente los 4 tornillos allen y asegure el cabezal láser al pedestal ajustando los tornillos medianos a la guía del pedestal
