A continuación se explica cómo es el movimiento que realiza cada uno de los tornillos de ajuste y cómo manipularlos para realizar una calibración exitosa

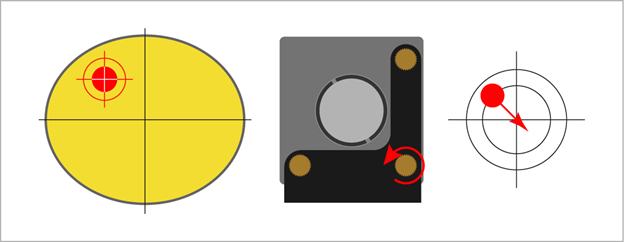

Los tornillos de ajuste 1, 2 y 3  del primer y segundo  espejo se pueden mover de dos maneras, para alinear el rayo láser

      1. Moviendo en simultánea dos tornillos

      2. Moviendo solo el tornillo específico

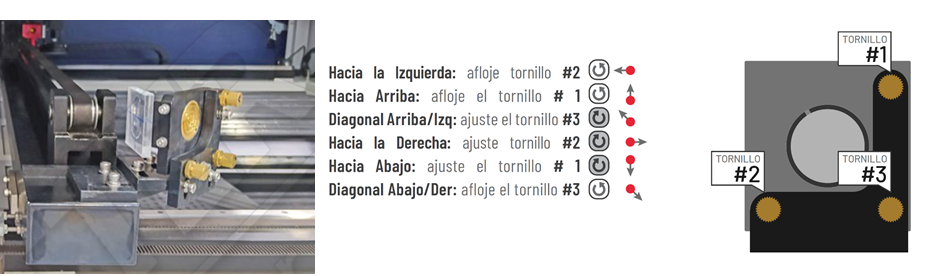

Para mover el haz láser a la derecha

Movimiento derecha: solo mueve el tornillo  2 en dirección hacia la derecha, (ajuste)

Movimiento derecha: mueva los tornillos  1 y 3 en dirección hacia la izquierda, (afloje)




Para mover el haz láser a la izquierda

Movimiento izquierda: solo mueve el tornillo 2 en dirección hacia la izquierda, (afloje)

Movimiento izquierda: mueve  los tornillos  1 y 3 en dirección hacia la derecha, (ajuste)






Para mover el haz láser arriba

Movimiento arriba: solo mueve el tornillo 1 en dirección hacia la izquierda, (afloje)

Movimiento arriba: mueva los tornillos  2 y 3 en dirección hacia la derecha, (ajuste)






Para mover el haz láser Abajo.

Movimiento abajo: solo mueve el tornillo 1 en dirección hacia la derecha, (ajuste)

Movimiento abajo: mueve los tornillos  2 y 3 en dirección hacia la izquierda, (afloje)







Para mover el haz láser  en las diagonales



Movimiento diagonal arriba:  mueve el botón 3 en dirección hacia la derecha, (ajuste)








Movimiento diagonal abajo: mueve el botón 3 en dirección hacia la izquierda, (afloje)

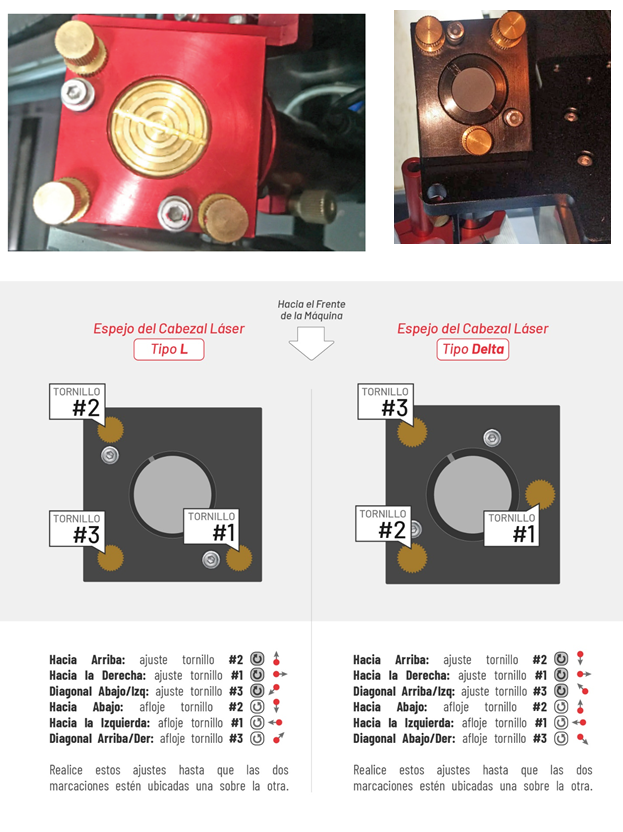

Tenga en cuenta que el orden de los tornillos, y los movimientos para calibrar el 3er ESPEJO REFLEXIVO. (ubicados sobre el cabezal láser) son diferentes al primer y segundo espejo



El sistema óptico consta de un tubo láser, tres espejos reflexivos, un lente óptico, un cabezal láser. El siguiente diagrama corresponde a la trayectoria del haz del láser:




El haz láser generado por el tubo es reflejado por tres espejos y es enfocado a través de un lente óptico antes de entrar en contacto con el material de trabajo. El propósito del alineación del láser es garantizar que la trayectoria del haz láser esté correctamente centrada hasta la salida de la boquilla del cabezal láser.



La trayectoria del láser debe ser ajustada cada vez que se realice un mantenimiento, cambio de espejos reflexivos o reemplazo del tubo, de no ser así, la calidad del corte se verá afectada e incluso se pueden causar daños en el lente.
