REEMPLAZO SENSOR DE NIVEL DE TINTA EN EL CONTENEDOR SECUNDARIO / LUIS ANDREY
REEMPLAZO SENSOR DE NIVEL DE TINTA EN EL CONTENEDOR SECUNDARIO
ADVERTENCIA: ESTE PROCEDIMIENTO SE DEBE REALIZAR CON LA MÁQUINA APAGADA Y DESCONECTADA.

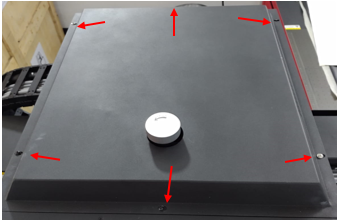

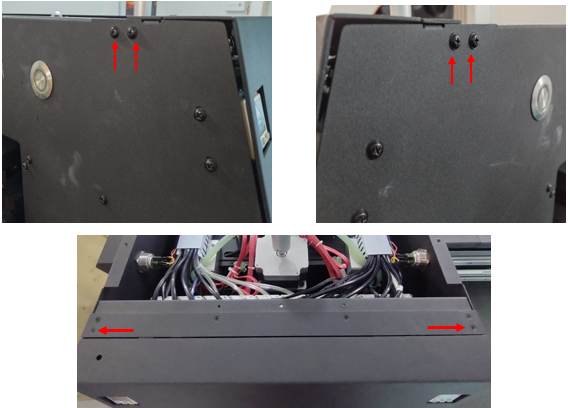

Remover los (06) seis tornillos de la cubierta superior del carro de impresión.
Remover el soporte de la cubierta frontal

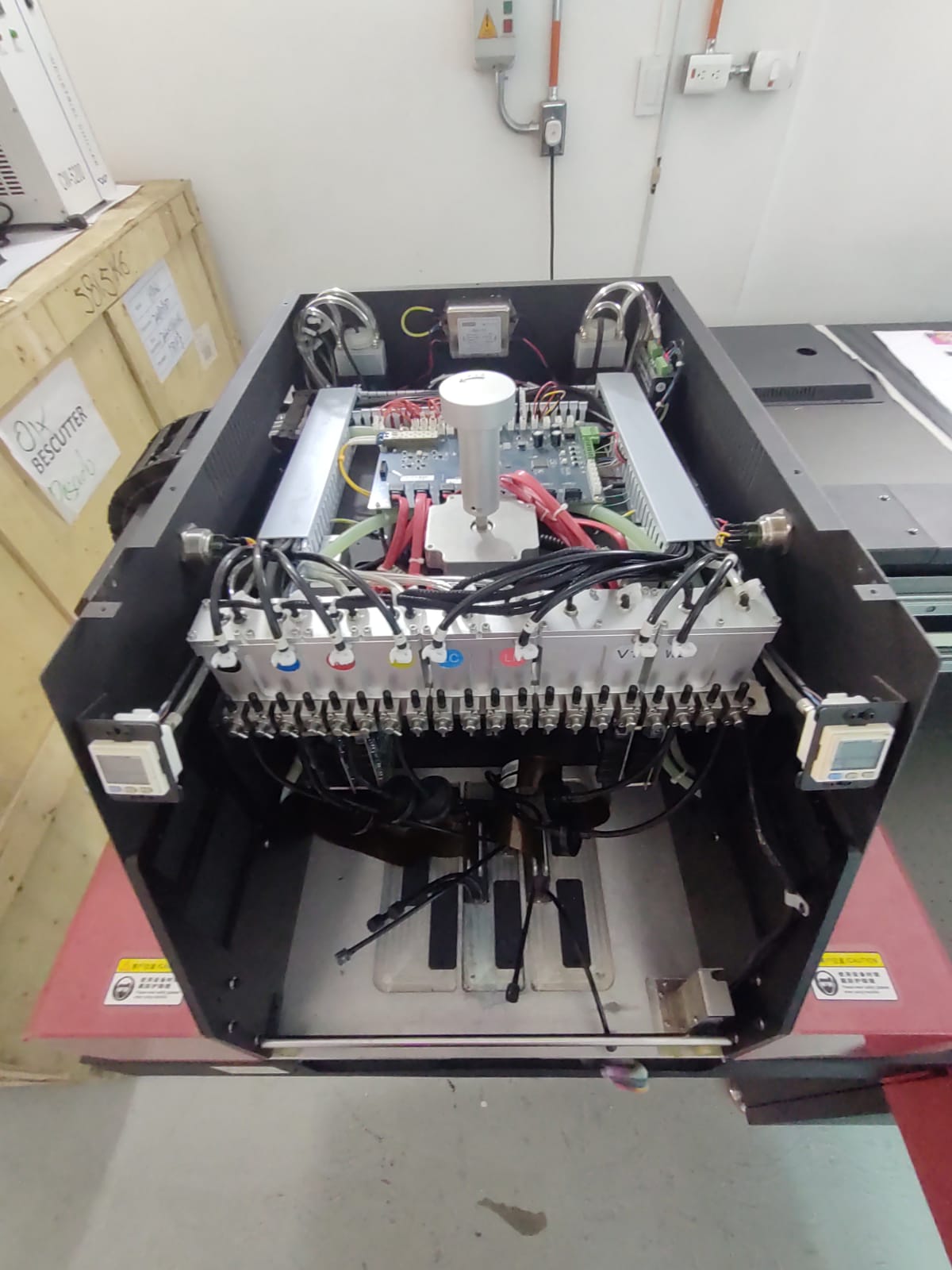

Remover la cubierta frontal con el soporte

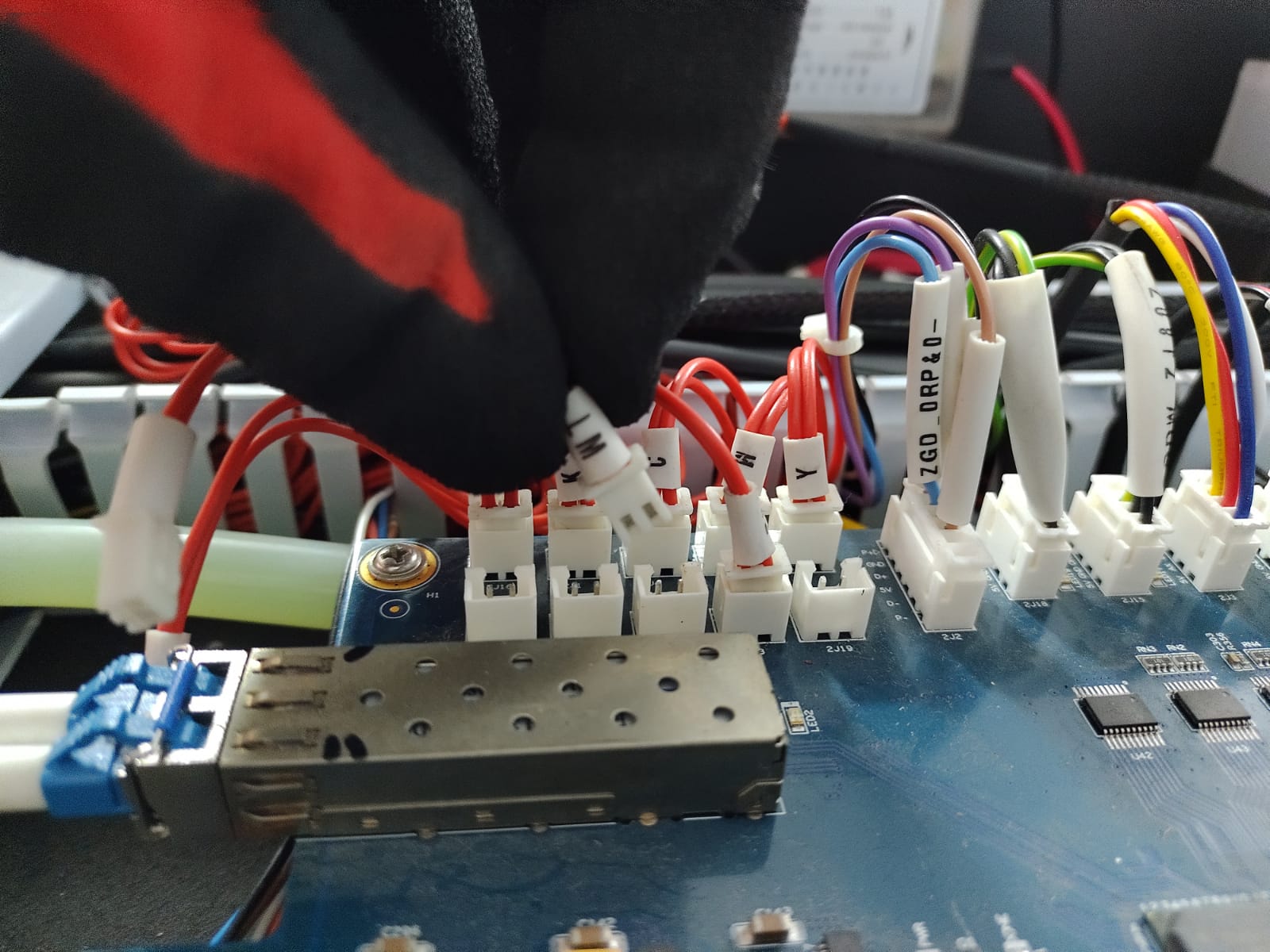

Desconecte el terminal del sensor de la placa principal

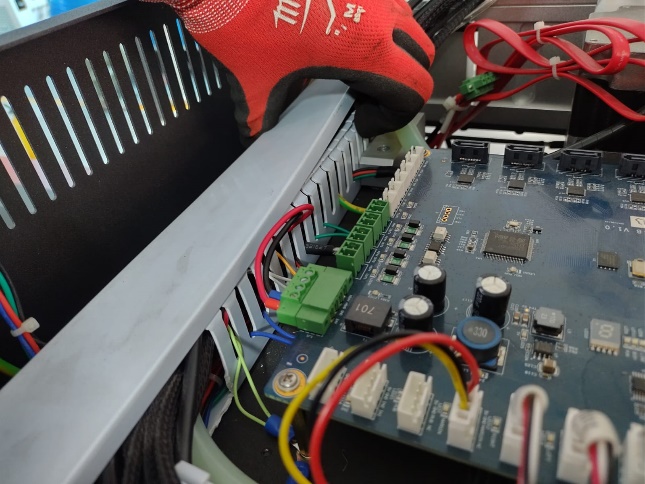

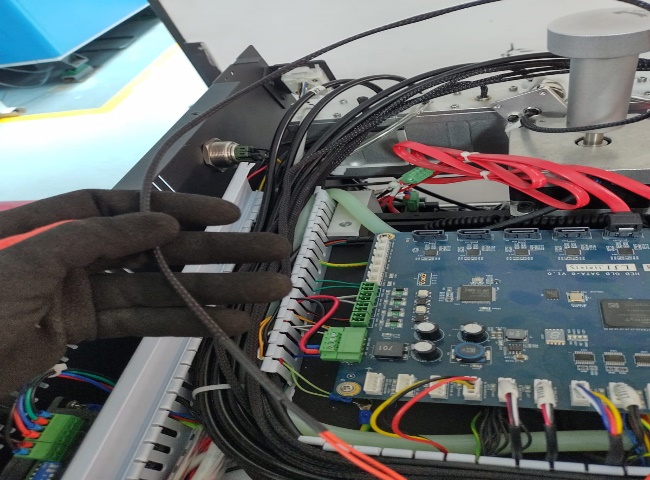

Remover cubierta de la canaleta de cables y liberar el cable del sensor para fácil manipulación.
Remover los (04) cuatro tornillos tipo Allen del contenedor secundario

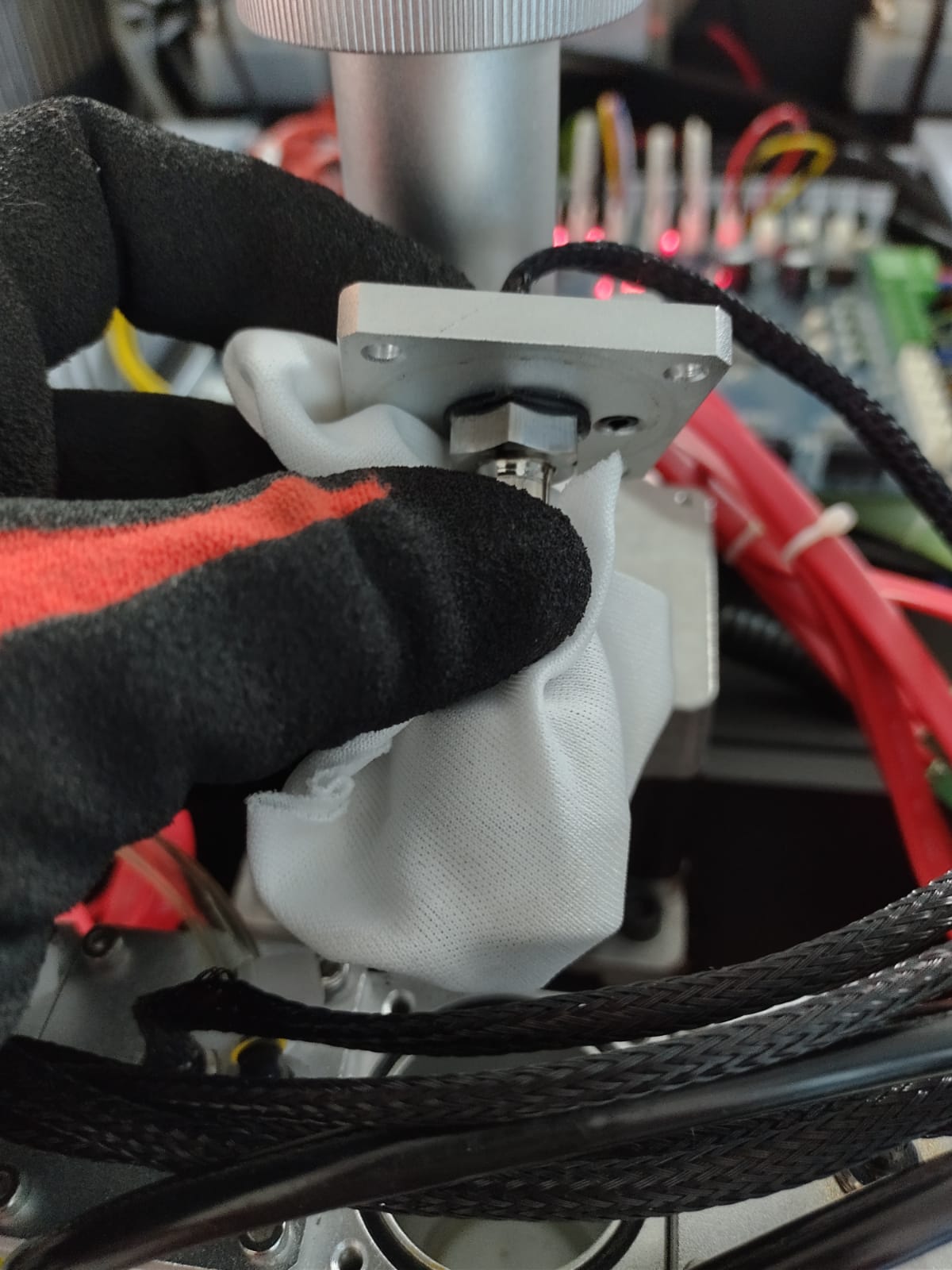

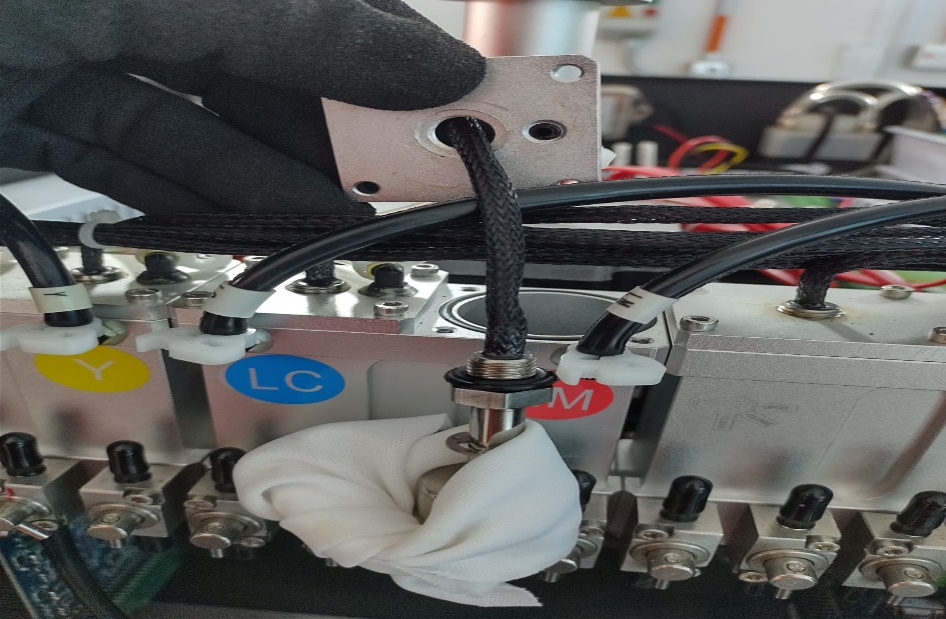

Levantar cuidadosamente la tapa superior del contenedor secundario evitando regar tinta colocar una paño de limpieza de cabezales sobre el flotador del sensor

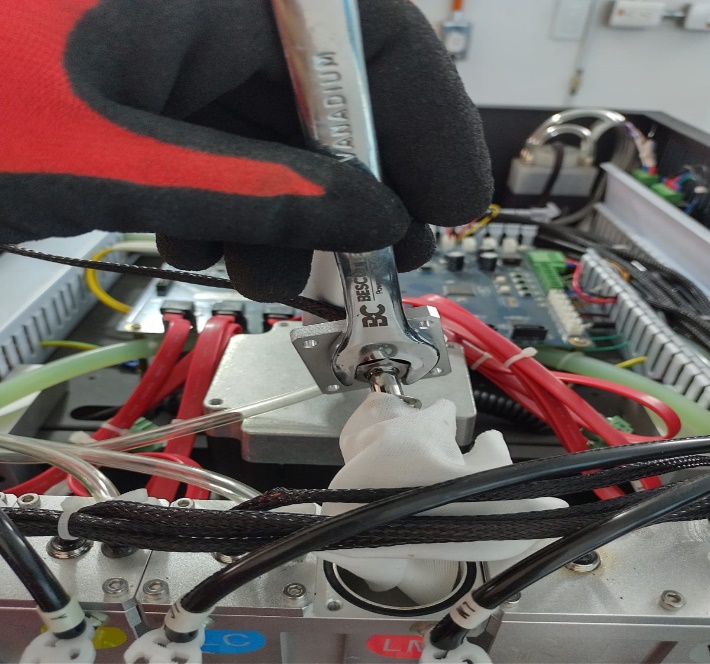

Con el sensor fuera del contenedor utilizar una llave No. 14 aflojar la tuerca de seguridad del sensor y liberr el cuerpo del sensor de la tapa superior del contenedor secundario.

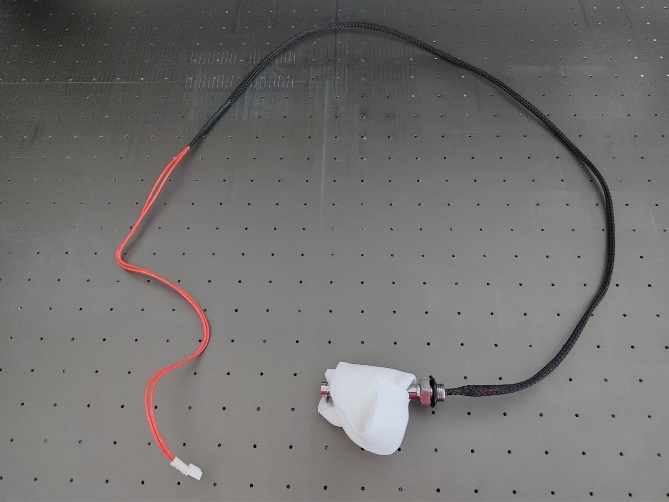

Remover completamente el sensor de la tapa superior.

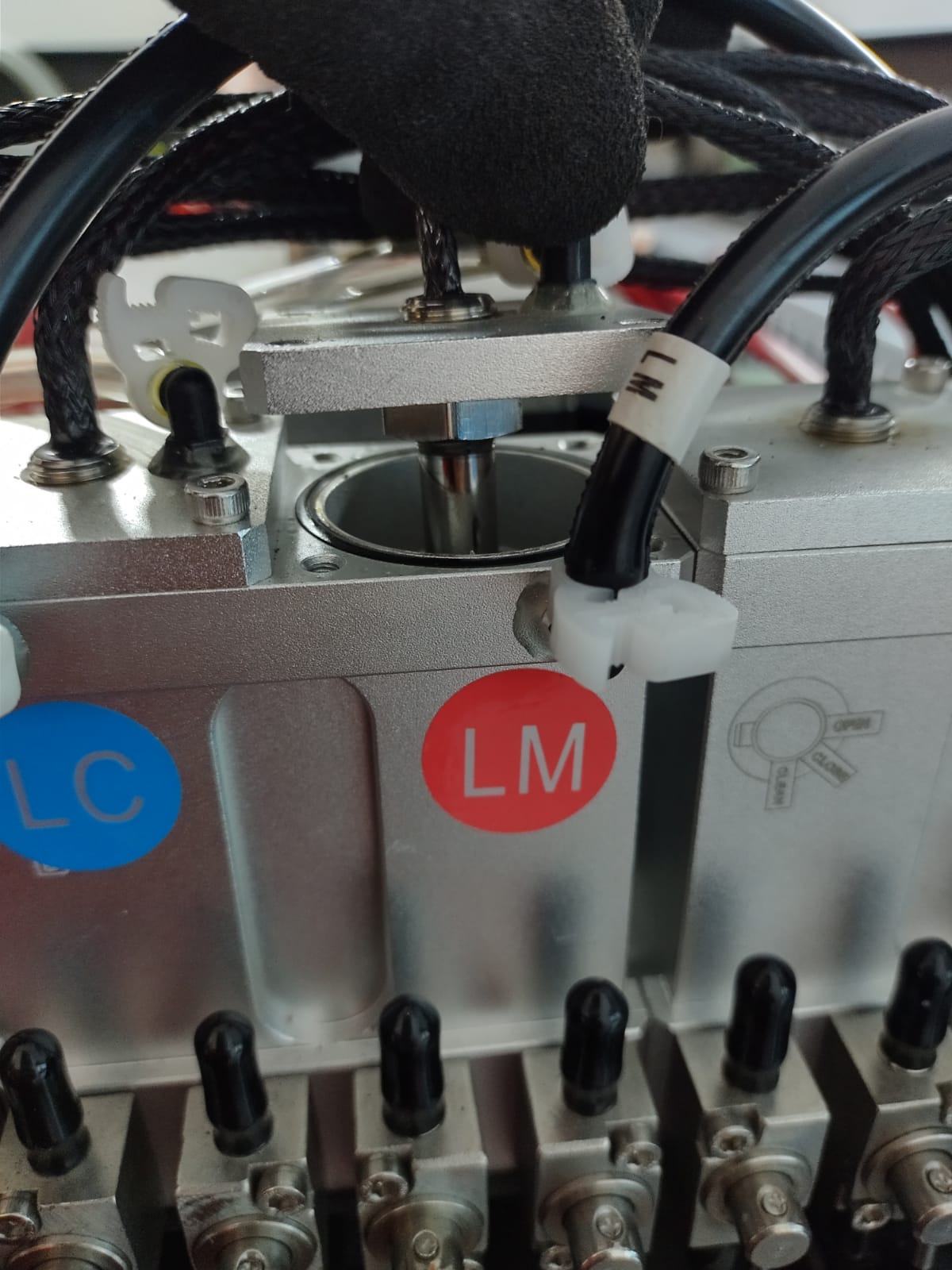

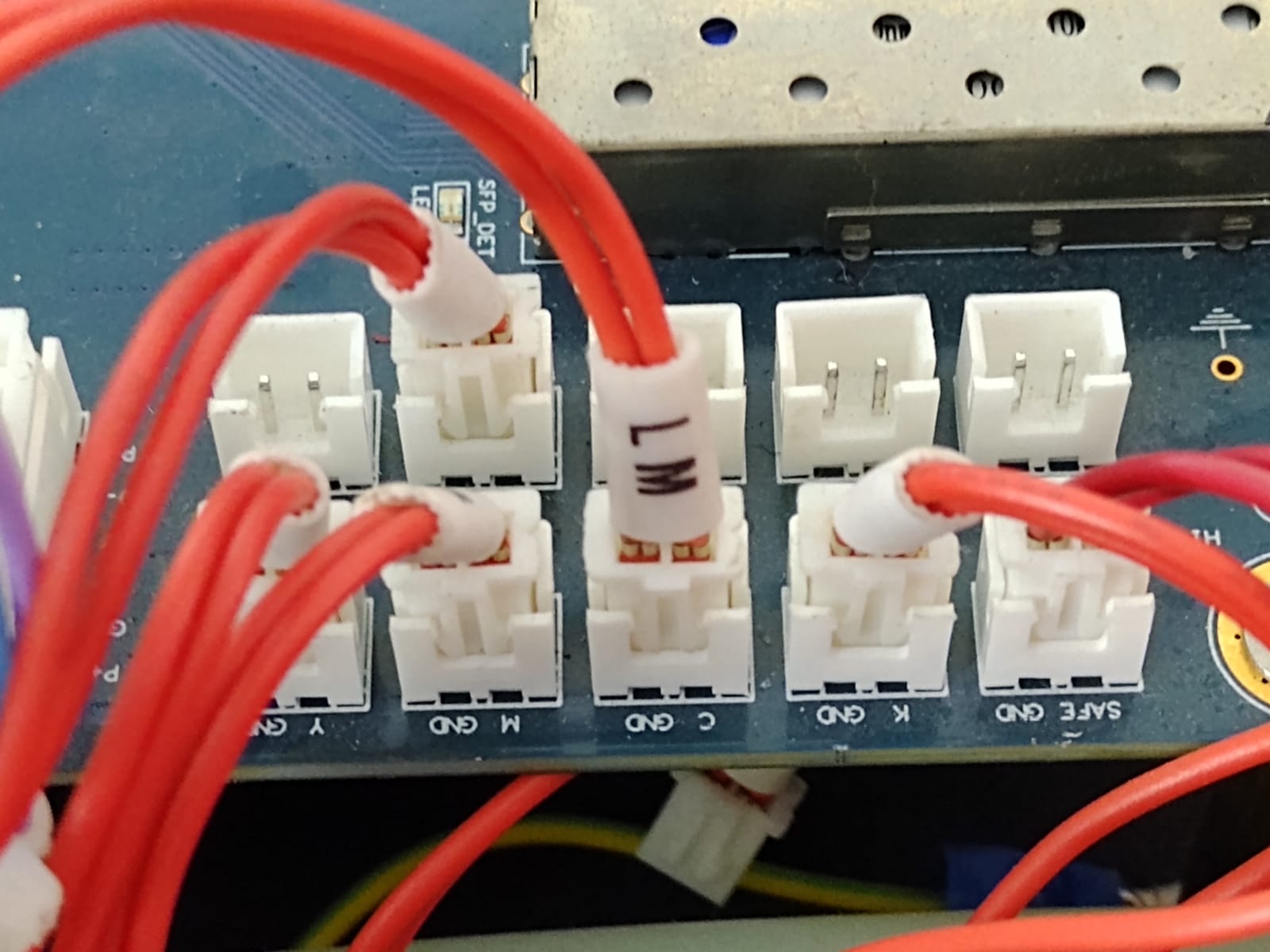

Colocar el sensor de reemplazo en el tanque del sensor averiado, Ejemplo: si el sensor averiado es el correspondiente al tanque de Cyan, habilitamos el sensor LM como reemplazo, retirar el sensor Cyan, colocar el sensor de reemplazo LM dentro del tanque Cyan y conectarlo en la posición marcada como Cyan en la motherboard.
