Ajuste de sistema mecanico para garantizar circulos perfectamente redondos / Carlos y Stefhany
Ajuste en el sistema mecánico de la cortadora de co2 para garantizar un corte circular perfectamente redondo.
Cuando corta círculos y los círculos no son perfectamente redondos, comúnmente se debe a que se está desarrollando un backlash en la máquina. El backlash se presenta cuando dos piezas mecánicas no encajan perfectamente ocasionando que la transmisión del movimiento se interrumpa cuando el elemento propulsor no hace contacto con el elemento de transmisión del movimiento.

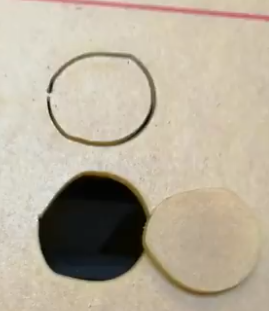

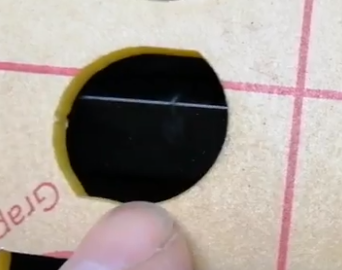

La siguiente imagen muestra el error en el corte de un circulo generado por un backlash, los círculos no son simétricos.
Esta falla se debe a que una de las tuercas del eje no está apretada, el estado debe verificarse después de muchas horas de uso o si la máquina no recibe el mantenimiento y la lubricación adecuada, entonces se puede desarrollar este inconveniente.
Si los componentes mecánicos están flojos, es decir, no están debidamente ajustados y generan movimientos no deseados en el sistema de movimiento, provocará cortes asimétricos.
Para solucionar este tipo de problemas, es necesario ajustar todos los componentes como rieles, tornillos sin fin y todo el sistema mecánico que permite el movimiento en los ejes Y y X.
