Comprobar funcionamiento por independiente de Tubo y Fuente Laser / Engineer David

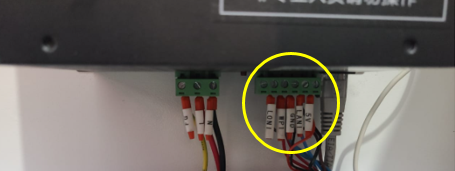

1. Ubique la fuente del tubo Laser y desconecte las señales provenientes de la motherboard como lo indica la siguiente imagen.
2. Realice un puente entre la conexion de protección de agua "WP" y Tierra "GND" provenientes de la alarma del Chiller para permitir el funcionamiento de la Fuente Laser.
3. Conecte de vuelta la bornera en la Fuente Laser
4. Finalmente, presione el boton "Test" para comprobar el funcionamiento.
Si el Tubo Laser no dispara, reemplace el tubo, si el problema persiste, el problema esta directamente en la fuente.
Si el Tubo Laser dispara, quiere decir que el tubo y la fuente laser estan en buen estado y el problema esta en la motherboard o en las conexiones de comunicacion.
