Conexión del Rotador a la máquina Galvo 30W / Daniel
Conexión del Rotador a la máquina Galvo 30W
En el siguiente video puede observar el procedimiento
https://www.dropbox.com/s/gwx228r8r62pr6u/conexi%C3%B3n%20rotador%20galvo.mp4?dl=0
Para hacer la conexión del rotador al generador láser de la Galvo E-Series siga los siguientes pasos
Paso 1

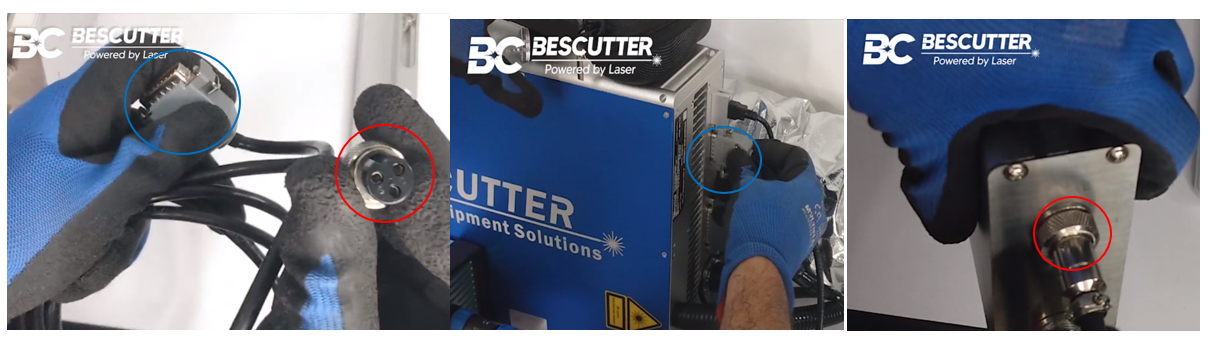

Tome
el cable con conexiones DB-15 y 3 pines y conecte al generador láser y al driver
respectivamente
Paso 2

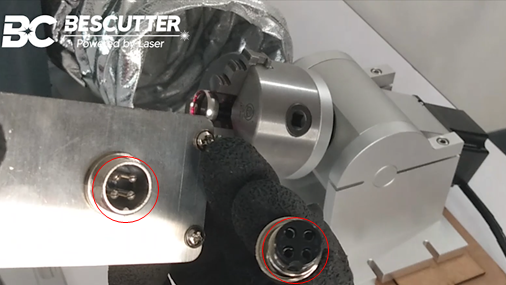

Conecte el cable del rotador en la conexión de 4
pines del driver y asegúrelo con la tuerca
Paso 3

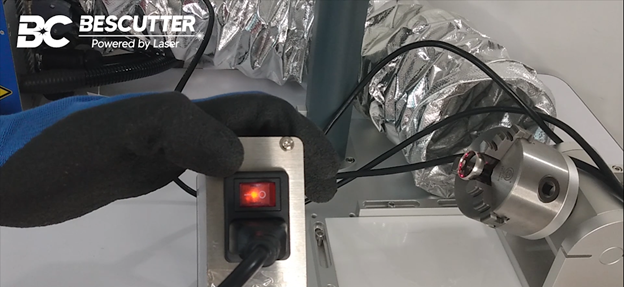

Por último conecte el cable de poder al driver y encienda el interruptor. El mandril debe asegurarse cuando se enciende el interruptor
