Para conectar el kit que envía la fábrica para las máquinas  y poder adaptar un accesorio giratorio se deben seguir los siguientes pasos:

Paso 1

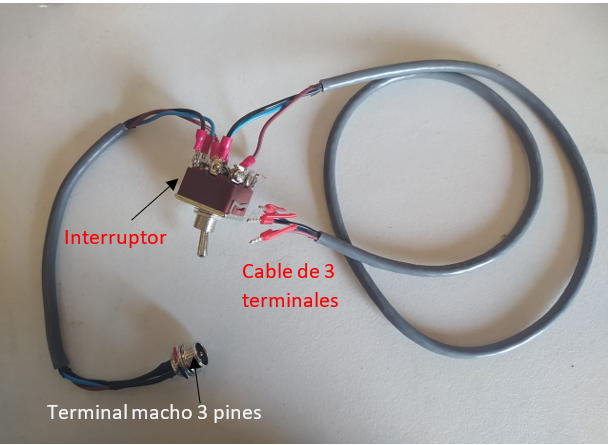

Identificar el terminal macho de 3 pines el interruptor de dos posiciones y el cable con 3 terminales de color negro, café y azul



Paso 2

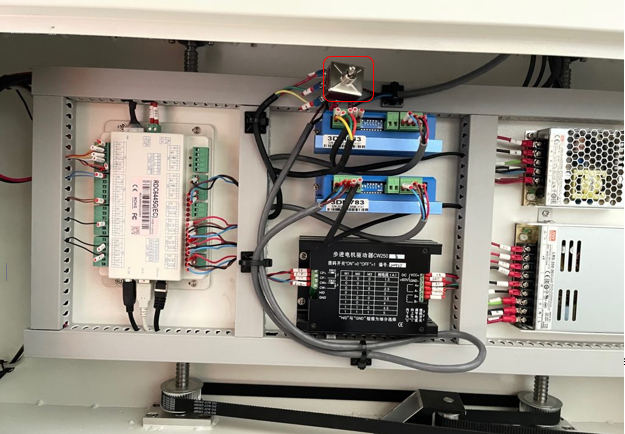

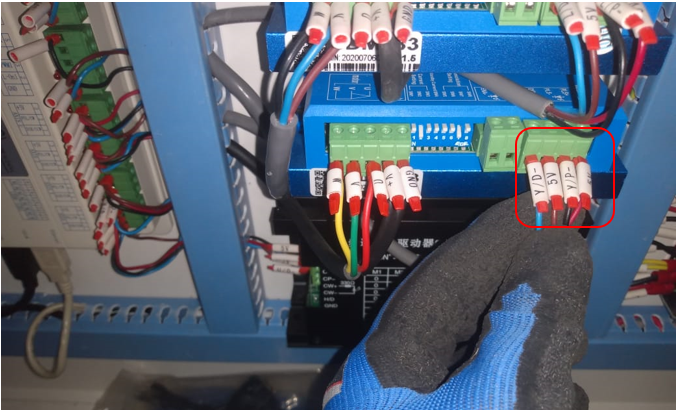

Identifique el driver del eje Y:  verifique en el lado derecho de los drivers que tenga la letra Y para identificar el driver del eje Y



Paso 3

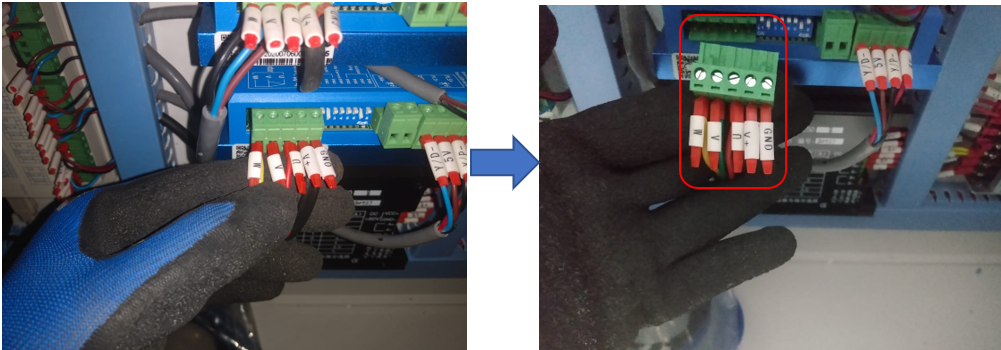

Desconecte el conector de las conexiones UVW y retire  los cables amarillo verde y rojo en la conexión W, V y U en el driver del eje Y al lado izquierdo


Paso 4

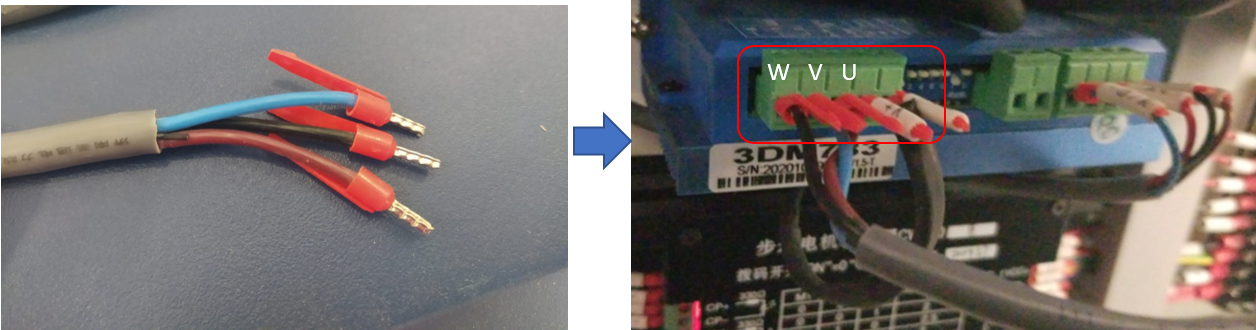

Conecte en el conector verde los cables negro, azul y café del kit de conexiones para las conexiones W V y U respectivamete, y vuelva a conectar el conector verde al driver como se muestra en la imagen a continuación




Paso 5

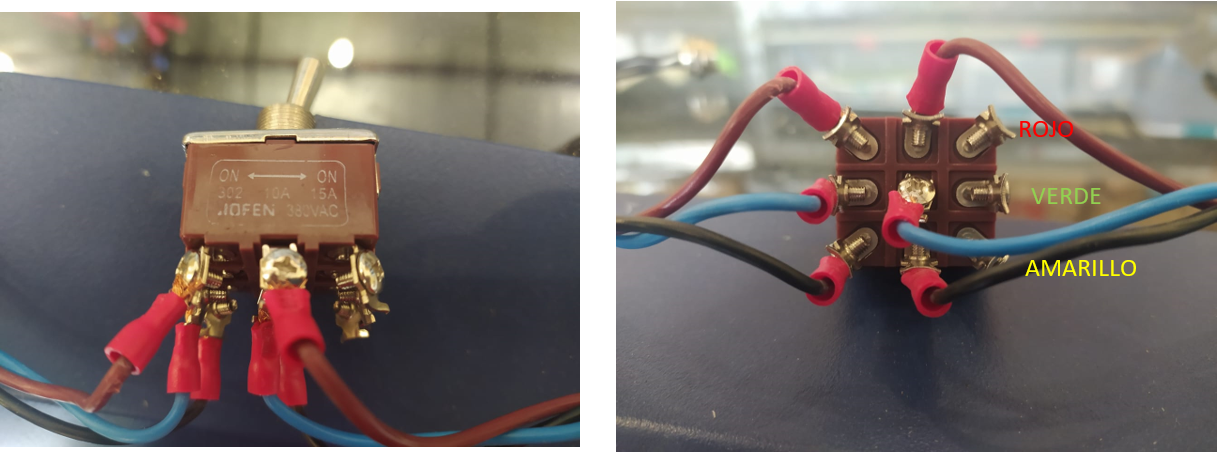

Conecte los cables que desconectó del driver de color amarillo verde y rojo al interruptor de manera que quede:

cable U ( Rojo ) a el terminal  que tiene conectado el cable CAFÉ

cable V ( Verde ) a el terminal  que tiene conectado el cable AZUL

cable W ( Amarillo ) a el terminal  que tiene conectado el cable NEGRO



Paso 6

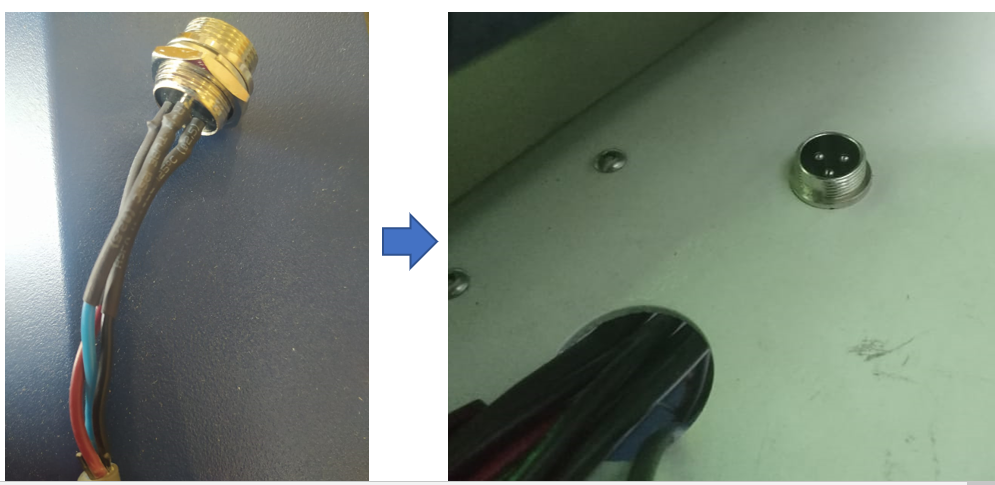

Instale el conector de tres pines macho al orificio de la máquina



Paso 7

asegúrese de cambiar la posición del interruptor cuando vaya a utilizar el rotador, y conecte el cable de tres pines del rotador. Una vez finalice de usarlo retornelo a su posición inicial y desconecte el cable del rotador
