¿Cómo cortar un diseño de líneas punteadas en RDCMarkvision? / Daniel
Como cortar en el programa RDC Markvision un diseño con línea punteada o segmentada

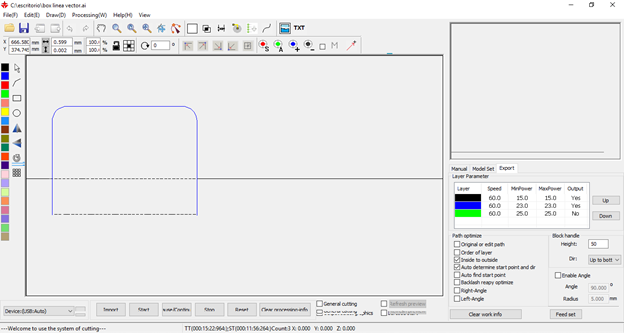

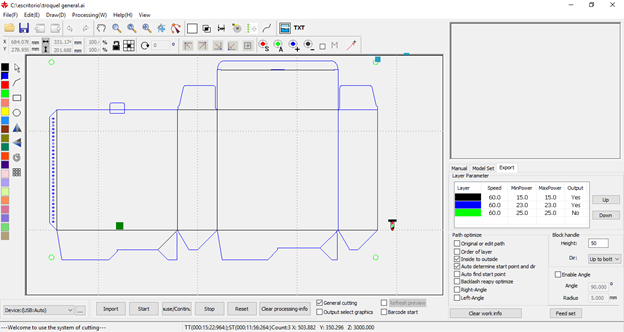

lo primero que se hizo como prueba fue mirar que el diseño tuviera las capas de la silueta a parte con la parte que se iba a troquelar. Pero al intentar de darle menos potencia al corte de la parte para troquelar el acabado no es el mejor en cartones gruesos.
se

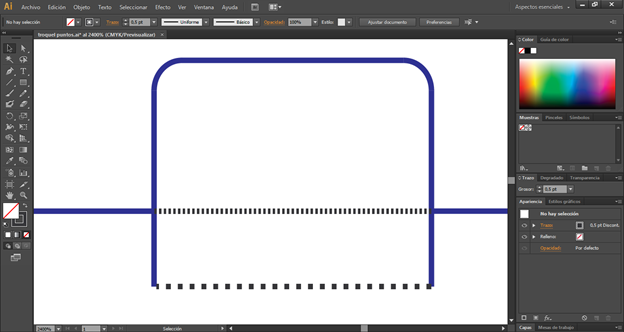

cambia el trazo como línea discontinua con guiones y huecos, y se guarda como
formato .Ai formato DXF en Adobe Illustrator,

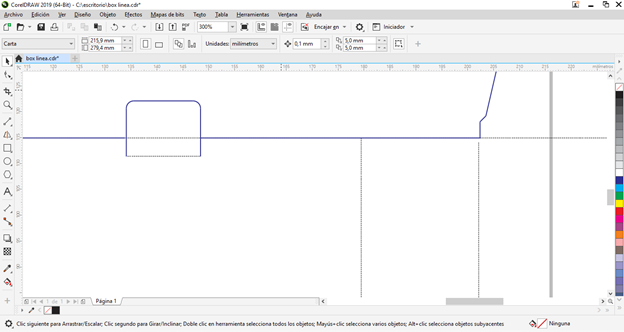

y también se hace en Corel Draw cambiando el estilo de trazo.

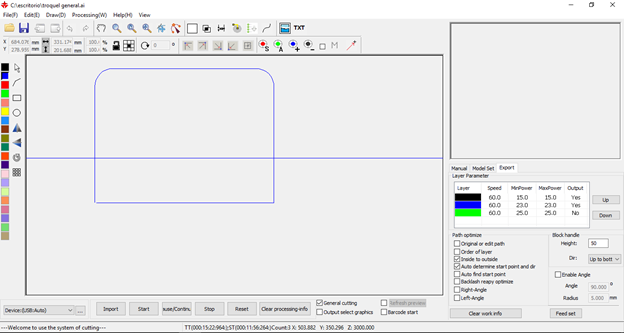

Pero al tratar de abrirlo en RDCMarkvision lo reconoce como
una línea contínua, así que no sirve esta opción. Ya que el corte lo hace continuo
y no punteado.
Para hacer un corte como troquelado en RDCMarkvision, donde el programa no permite hacer un corte de puntos como si lo hace RDWorks, toca que diseñar un vector de forma en cada línea, exportarlo como formato .Ai o .DXF que son los formatos que soporta RDC Markvision
