INSTALACIÓN DE UN CABEZAL RICOH GEN5

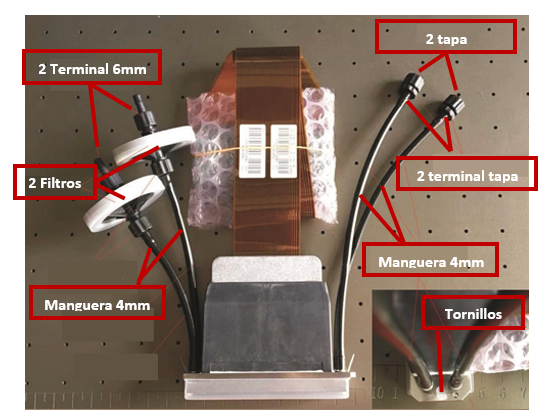

Paso 1: Para realizar la conexión de los cabezales, necesita los siguientes elementos: manguera de calibre 6mm, manguera de calibre 4mm, filtros, cabezal, terminales 4mm y 6mm, terminal tapa y tornillos.

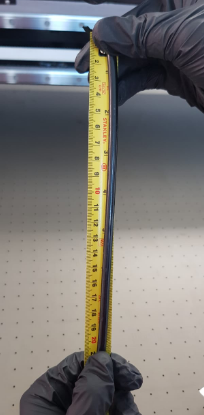

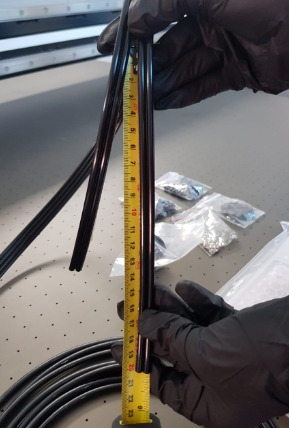

Paso 2: Para la conexión de un cabezal es necesario cortar 2 mangueras por cada calibre (4mm y 6mm) con una longitud de 20 cm cada una.



Paso 3: Conecte los terminales de menor diámetro en las mangueras de 4mm.



Paso 4: En el filtro mantenga el terminal del lado “IN” y cambie el otro lado por uno de diámetro menor y conecte en este extremo la manguera de 4mm.







Paso 5: Retire el cabezal de la caja con cuidado de no retirar la protección inferior del cabezal e identifique la esquina con longitud más larga, para determinar la parte frontal del cabezal.







Paso 6: Retire las mangueras protectoras de la parte frontal y coloque las mangueras de calibre 4 con terminal. En la parte de atrás coloque las mangueras de calibre 4mm conectadas al filtro.

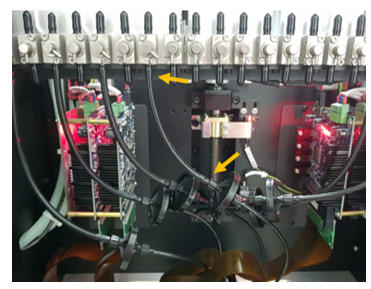

Paso 7: Instale el cabezal en el lugar correspondiente dentro del carro de impresión, conecte mangueras de calibre 6mm desde el filtro hasta las valvulas de los tanque secundarios.
