Conexiones eléctricas de los cartuchos secundarios

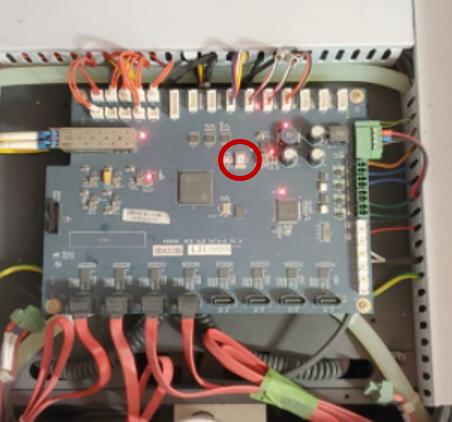

En la tarjeta de procesamiento de los cabezales, ubicada en la parte superior del carro de impresión, conecte los cables correspondientes a cada color, espere que el display de la motherboard muestre el número 0, esto indicará que los tanques están llenos de tinta.
|
Identificador de cable |
Identificador en la motherboard |
|
K |
K |
|
C |
C |
|
M |
M |
|
Y |
Y |
|
LC |
LC |
|
LM |
LM |
|
W2 |
LY |
|
V1 |
LK |

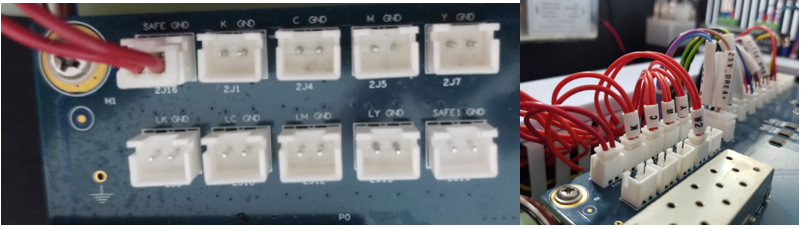

Conecte cada cable siguiendo las marcas correspondientes a la tabla anterior.
