Liberación del carro de impresión e instalación del tornillo Z

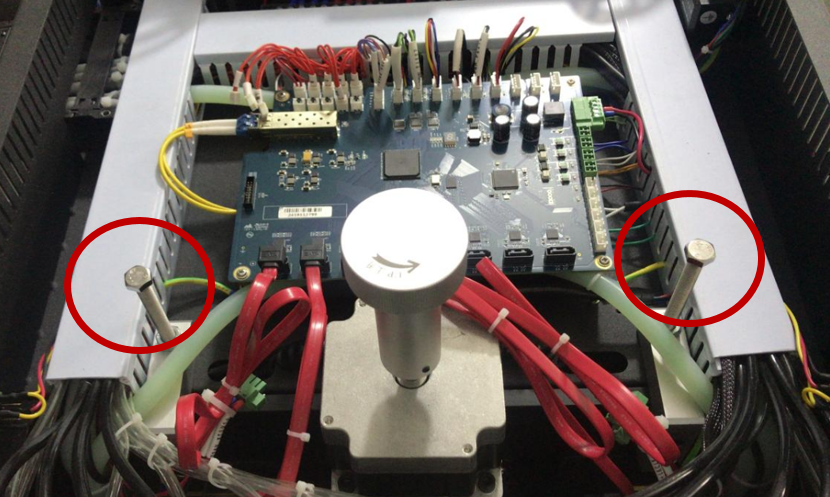

Empleando un destornillador de estrella, se retira la tapa superior del cabezal de impresión. Con una llave ½’ retire los dos tornillos, para que el carro de impresión puede elevarse sin problema y pueda retirar la espuma debajo de él. Los tornillos se observan en la siguiente imagen:


Instalación tornillo del eje Z:

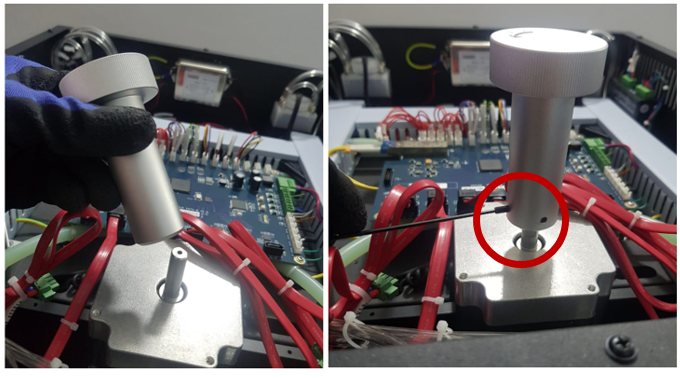

Instale el tornillo de movimiento del eje Z, afloje los tornillos al costado usando una llave Allen de 1.5 mm e introdúzcalo en el eje del motor, luego ajuste los pequeños tornillos, dejando el tornillo Z firme en el eje del motor.
