Para cambiar o establecer el origen en la posición actual en RDWorks

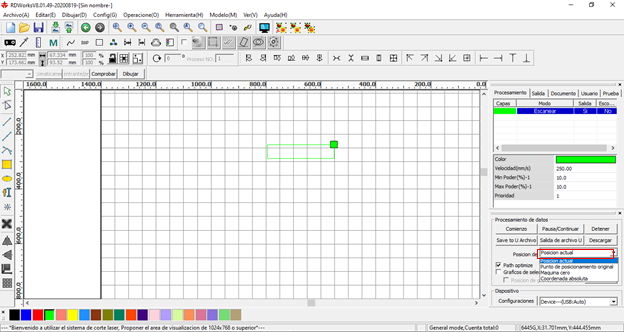

Vaya a la barra “Barra de control de proceso ” y cambie la opción en posicion de “posición actual”



Hay dos maneras de cortar o escanear un vector o escanear un Bitmap en RDworks

La primera maneras is hacerlo directamente desde el software

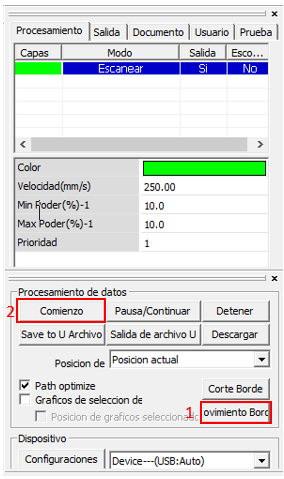

Vaya a la barra de control de proceso y luego  de clic en “Movimiento Bord” luego coloque la velocidad de movimiento del marco

El cabezal láser hará el movimiento del marco si el movimiento es correcto, clic sobre el botón “comienzo” para iniciar el grabado o escaneo





























Si el cabezal no se desplaza en la posición correcta, revise la posición de inicio o del cabezal láser

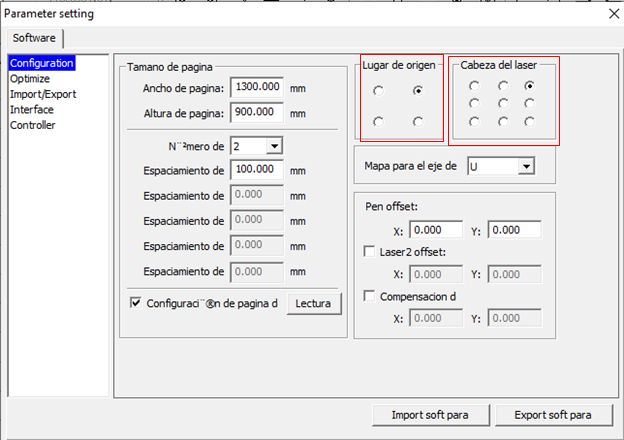

En RDworks, vaya a Config --> y luego de clic en “Configuración del sistema” y ubique la posición Arriba derecha como se muestra en la siguiente imagen

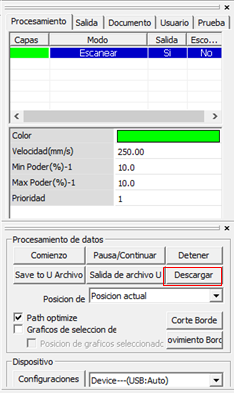

La segunda manera es descargar el archivo a la máquina y abrir en el panel de operación presionando en el botón “File” luego mover el cabezal en el punto de inicio y presionar el botón “Origin” luego presione el botón “frame” para que realice el marco y finalmente presione el botón “start” para iniciar el trabajo.





Si el botón “origin” no está funcionando

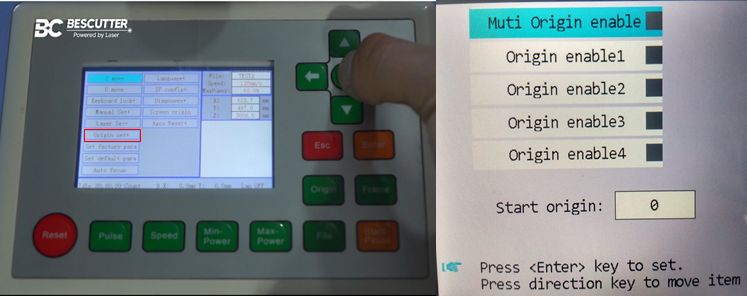

Ingrese al menu de la máquina presionando el botón Z/U o menú, luego ingrese al submenú “origin set+” y deseleccione la opción “multi origin enable”

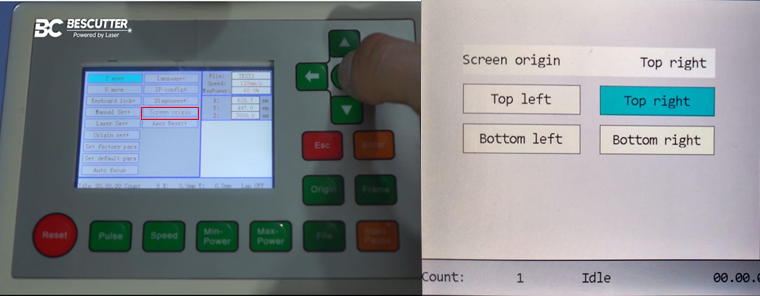

Si el vector o la imagen está inversa puede cambiar desde la máquina ingresando al menú screen origin y seleccionar la opción Derecha arriba “Top right”
