CONEXIÓN DE BOMBAS DE SUCCIÓN /Stefhany
CONEXIÓN DE BOMBAS DE SUCCIÓN DE AIRE

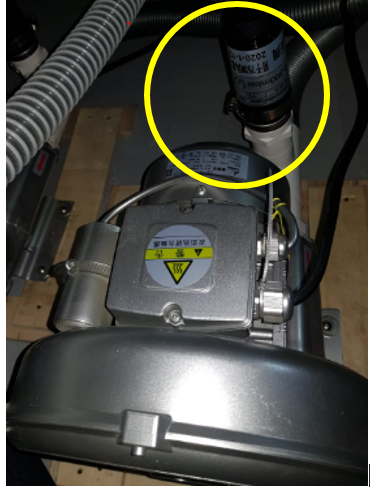

Paso 1: Conecte las válvulas de apoyo en la entrada de cada bomba, como se observa a continuación:

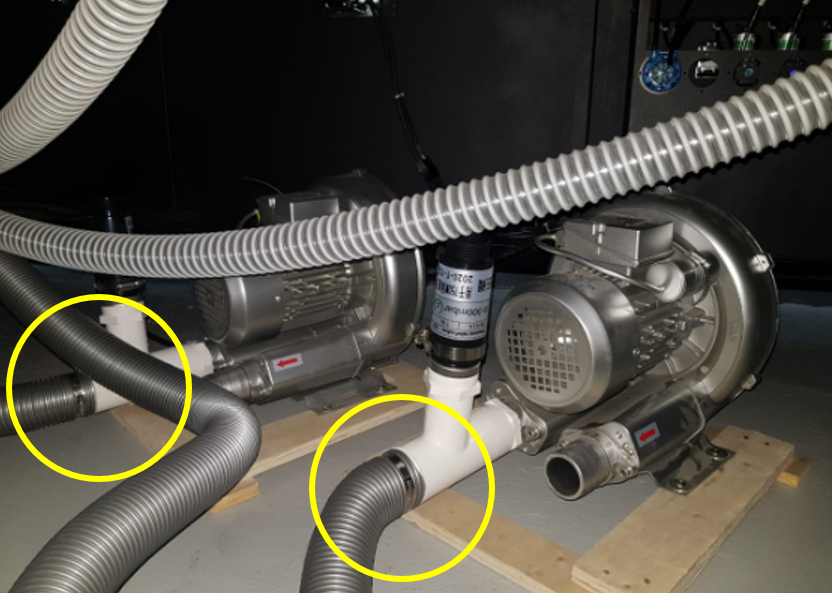

Paso 2: Ubique las bombas al interior de la impresora y conecte las mangueras de color gris en el terminal T de la bomba de apoyo.

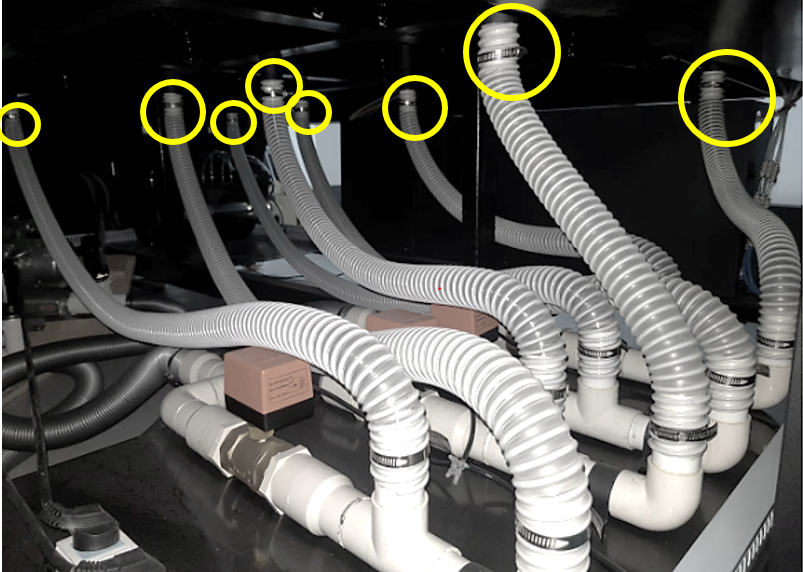

Paso 3: Conecte el otro extremo de las mangueras a los ductos de distribución de presión negativa del sistema.

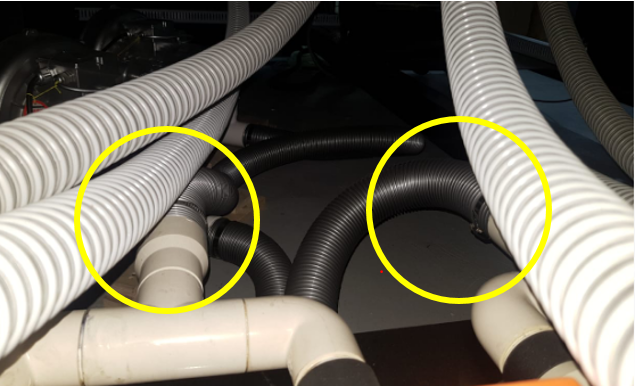

Paso 4: Identifique las zonas de succión, distribuya las mangueras para la zona 1 y 2 y las otras para las zonas 3 y 4.

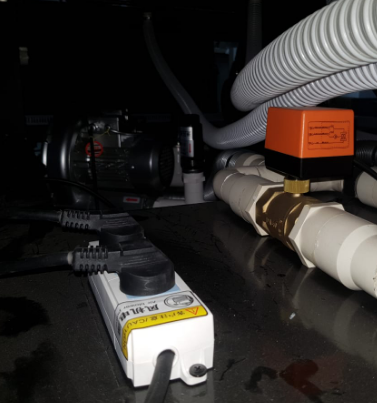

Paso 5: Conecte las bombas al tomacorriente interno de la máquina.
