Configuracion de punto origen en el software viejo / Stefhany
Configuración del punto de origen
Paso 1: Imprimir un cuadrado de 5x5cm sobre la mesa de trabajo, configurando en el software las coordenadas X=0, Y=0.

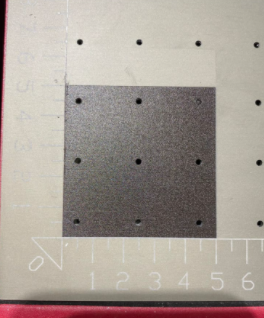

Paso 2: El cuadrado debe lucir exactamente en el punto 0,0, como se observa en la siguiente imagen:

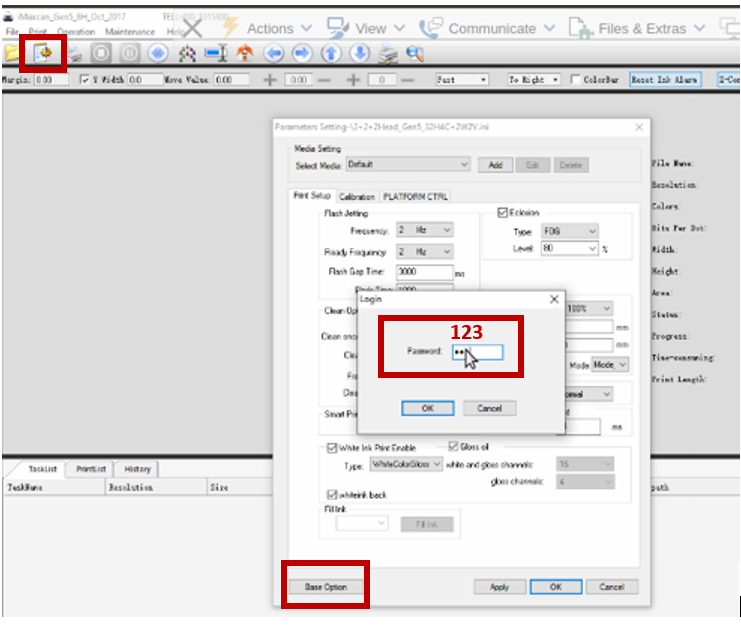

Paso 3: Si la posición origen es errónea y el cuadrado se imprime en una coordenada diferente, debe configurar este offset en el software. Presione la casilla “Parameters setting”, luego haga clic en “Base option” e introduzca el password 123 y haga clic en “OK”.

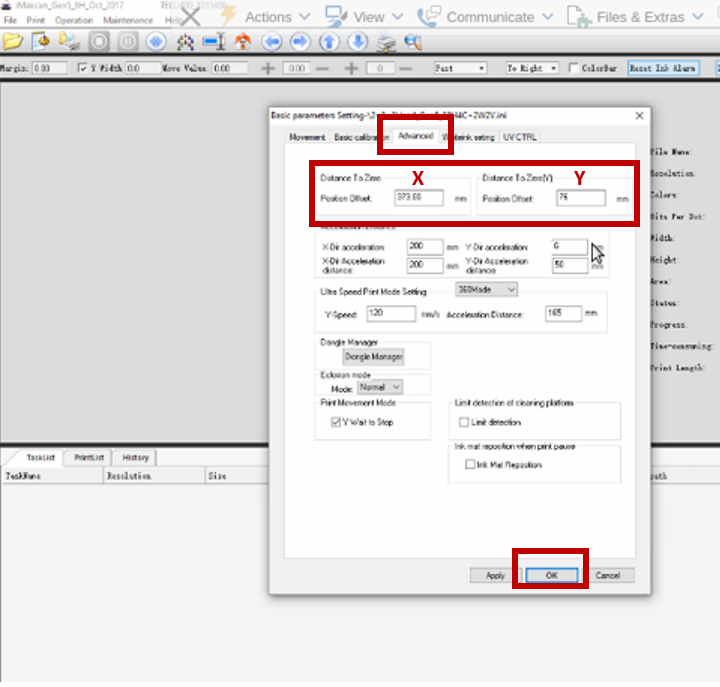

Paso 4: Vaya a la casilla “Advance”, introduzca la distancia en mm de desface en la casilla “Distance to zero” para X e introduzca el valor de Y en la casilla “Distance to zero (Y)”, luego presione “OK”.
