CONEXIÓN RDWORKS POR CABLE DE ETHERNET PUNTO A PUNTO / Daniel
CONEXIÓN PUNTO A PUNTO POR MEDIO DE UN CABLE UTP DE RED CON CONECTOR RJ45
Para hacer la conexión de nuestro Equipo de corte y Grabado CO2 que tiene una tarjeta controladora Ruida por medio de la conexión Ethernet necesitaremos un cable de Red Ehernet con conector RJ45 siga estos pasos:
PASO 1

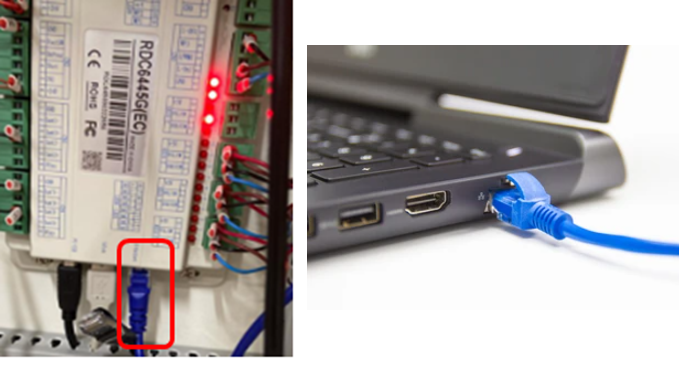

Conecte un extremo del cable UTP (Ethernet cable) a la tarjeta Ruida en la conexión Ethernet y el otro extremo al puerto RJ45.

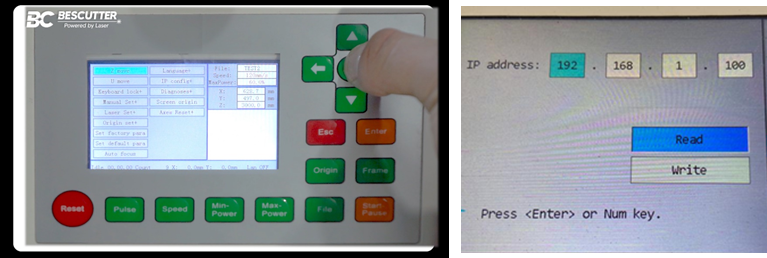

Ingresar a la configuración de la tarjeta controladora en el panel de operación y colocar la IP: 192.168.1.100
PASO 3. Cambiar los parámetros de conexión Ethernet a IP fija

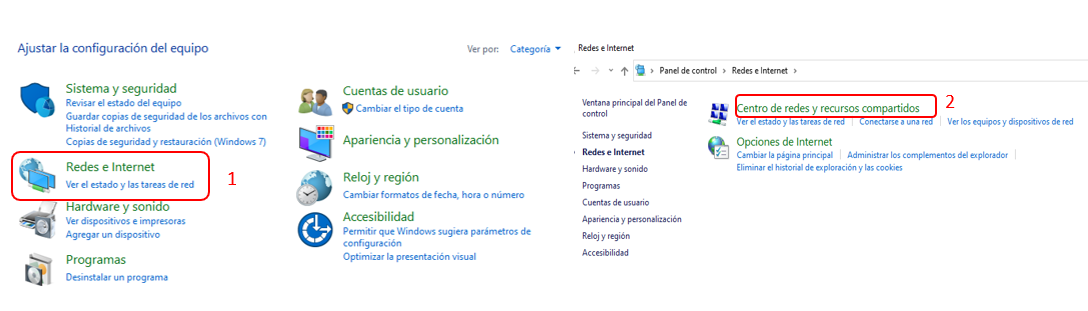

1. Vaya a panel de control / Redes e internet / Centro de redes y recursos compartidos

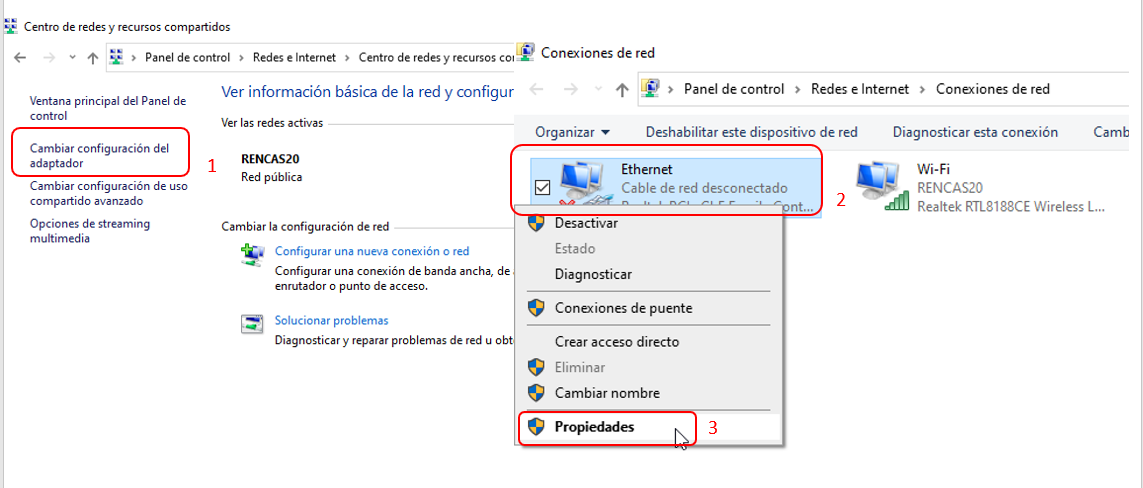

2. Seleccione cambiar configuración del adaptador, luego clic derecho sobre la red ethernet y luego clic sobre propiedades

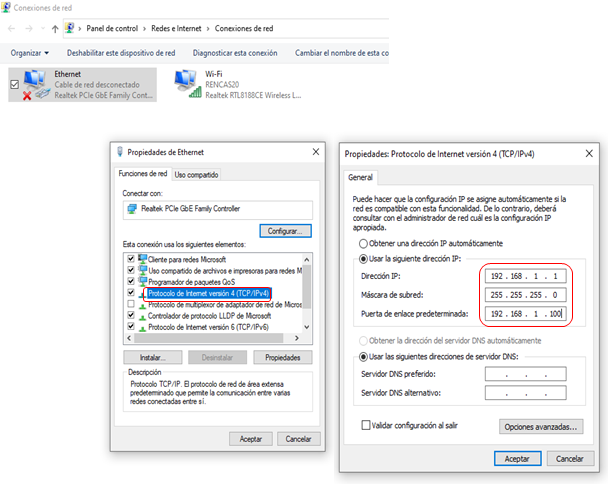

3. Coloque los siguientes valores en (TCP/IPv4)
Dirección IP: 192.168.1.1
Mascara de subred: 255.255.255.0
Puerta de enlace predeterminada: 192.168.1.100
Y termine con el botón aceptar
PASO 4
Una vez se configura la dirección IP Fija se procede a hacer un ping a la dirección de la máquina para mirar si hay respuesta,

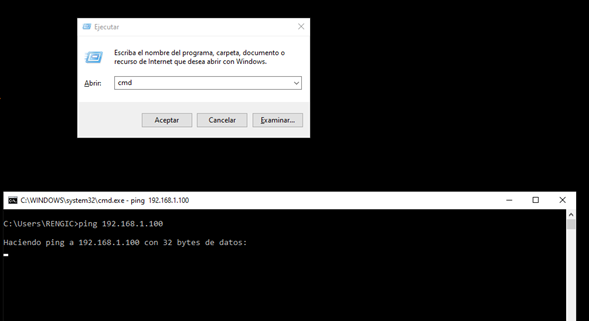

Para esto abra la consola DOS presionando en el teclado inicio + R y escriba “cmd”
Y coloque ping 192.168.1.100 y presione enter
PASO 5

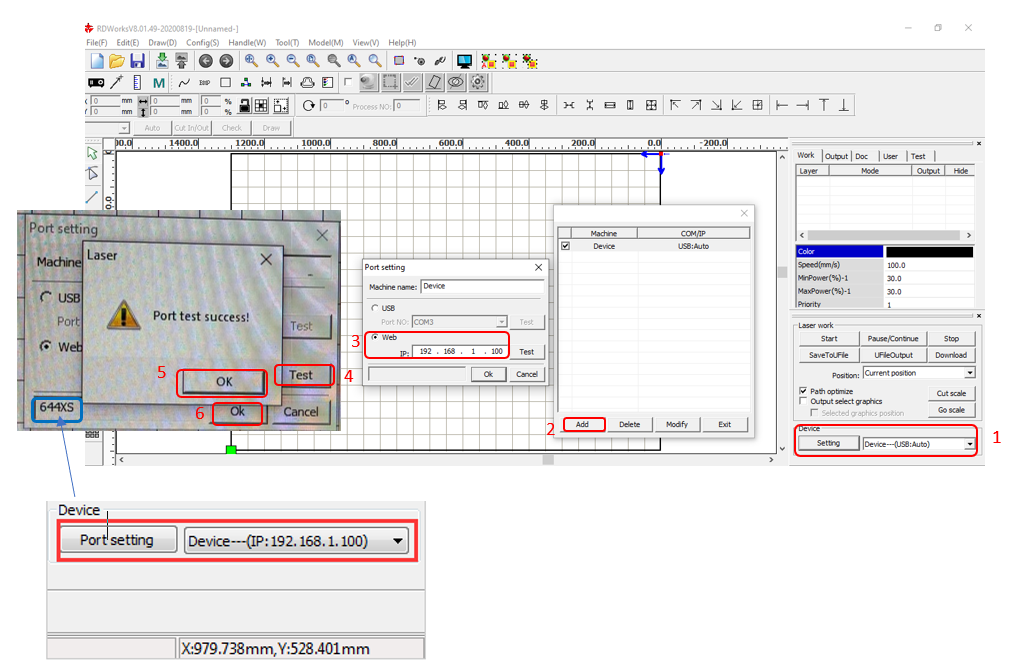

Una vez haya respuesta se inicia la configuración en el programa RDWorks y en la barra de control de proceso, clic en Setting, luego Añadir y seleccione Web y escriba la dirección IP: 192.168.1.100 y luego clic en test deberá aparecer la tarjeta ruida y termina dando clic en OK
Una vez terminada la configuración de la tarjeta ya tendrá comunicación entre el software y el equipo de grabación y corte de CO2,
Nota: se puede hacer la misma conexión conectando el cable UTP a una toma de red y no directamente al computador pero se debe configurar la dirección y IP y la puerta de enlace con el mismo direccionamiento de la red LAN
