RECOMENDACIONES PARA RECONOCER LOS PATRONES DE CORTE

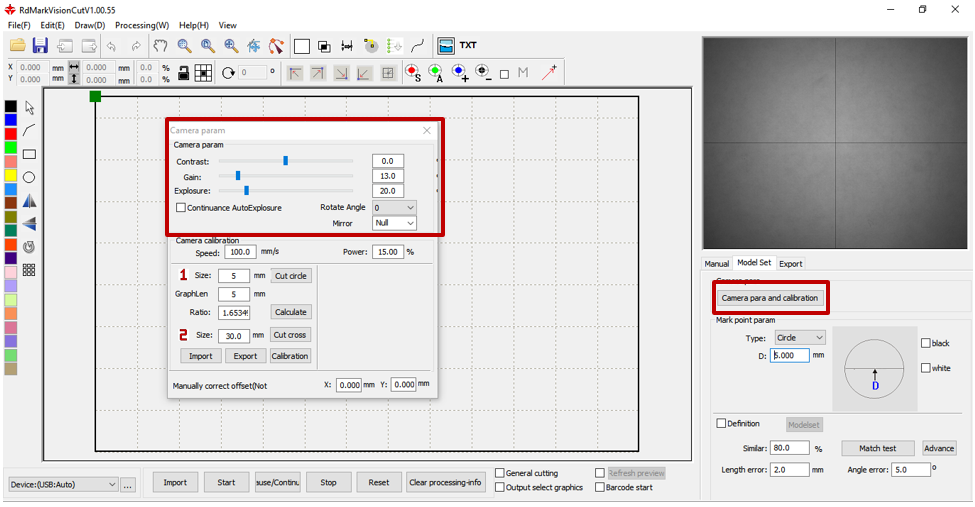

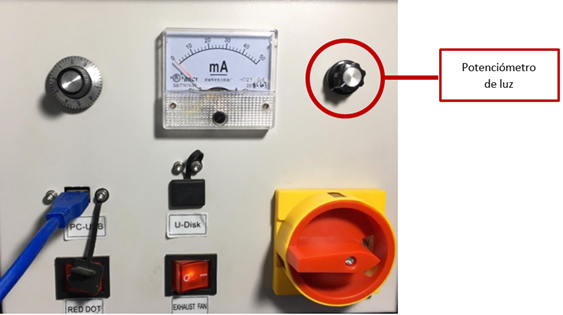

  1. Visualización clara de la cámara: Presione la casilla “Camera para and calibration” y configure los parámetros de la cámara (“Contrast”, “Gain” y “Explosure”) y el potenciómetro de luz ubicado en el lateral derecho del panel de operación de la máquina, el cual potencializa la luz de la cámara, hasta lograr una visualización clara.

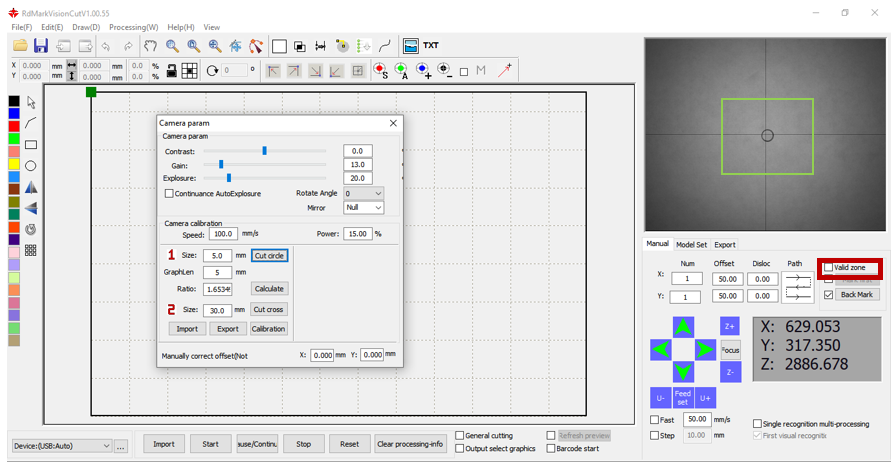

  1. Valid Zone: Active la casilla “Valid zone” y arrastre el recuadro verde para reducir el área sobre la cual la cámara reconocerá el circulo.

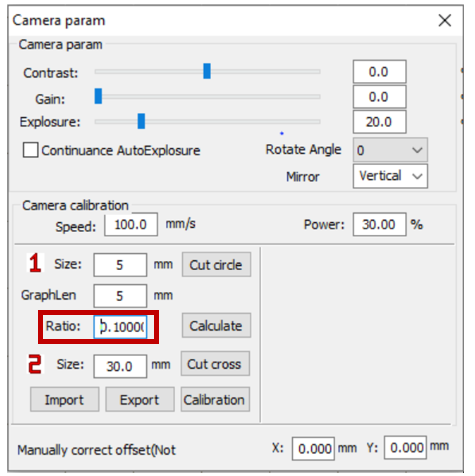

  1. Ratio: Presione la casilla “Camera para and calibration” e ingrese el valor 0.1 en la casilla “Ratio”.

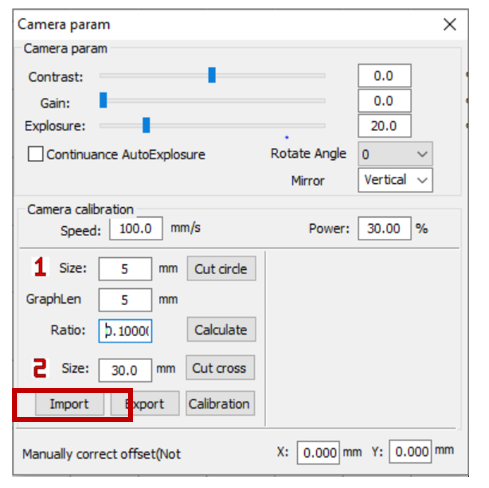

  1. Archivo de calibración: Importe el archivo de calibración que podrá descargar haciendo clic en el siguiente enlace:


 https://www.dropbox.com/s/kvhx0h108hjacza/calibration%205mm.mcor?dl=0

​
